电动试压泵主要结构和工作原理

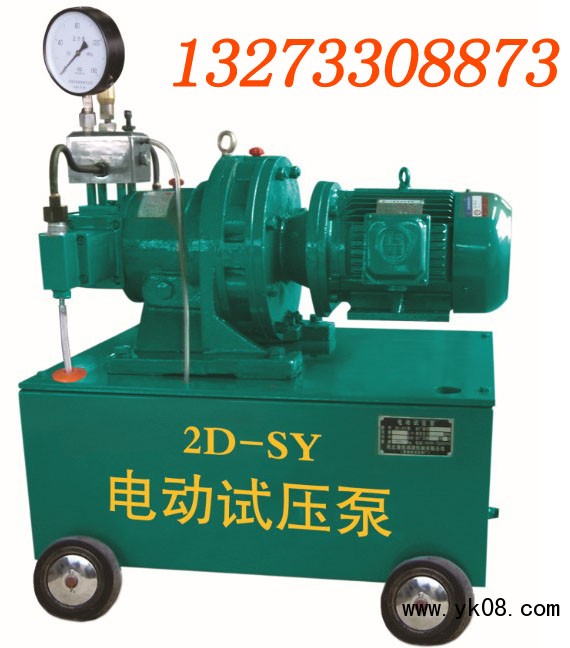

该产品为卧式2缸往复泵。由电动机、减速箱、传动箱、水缸、集水器、安全阀及水箱等主要部件组成。泵装在水箱盖上，水箱下有四个滚轮，使泵能移动灵活。电动机与减速箱由两件半联轴器联接。减速箱内的蜗轮轴与蜗轮速比为2:55。蜗轮轴两端有互成180°的偏心轴，通过两侧传动箱内的滑动机构，将旋转运动转变为滑块、十字头的往复运动。十字头上所装的柱塞在水缸内做往复运动，实现泵的交替吸入和排出过程。在柱塞的往复作用下，2只水缸内的工作容积形成周期变化。当柱塞为吸入行程时，出水阀关闭，随水缸工作容积的增大，缸内形成真空，水箱内的工作介质在大气压力的作用下，通过滤网、进水管、顶开进水阀进入缸体内。当柱塞为排出行程时，进水阀关闭，出水阀被迫开启，柱塞将工作介质通过出水阀输入集水器，输送到被试容器内，实现试压。
集水器是泵的控制枢纽，起控制、测量和保护作用。集水器上设有安全阀、放水阀及连接输出接管的工作接头和压力表接头。
安全阀是本泵液力端的过载保护装置，出厂已调好。
电动试压泵设备的使用条件：
1、设备可在需方除工装夹具外不必增加其它设施的情况下可正常安装使用；
2、工作环境：0℃～45℃ 、无可燃性气体、通风干燥、周边无强电磁干扰信号；
3、试验介质: 水、乳化液、防锈水及粘度与水相近的中性油品；
4、设计耐压:250MPa；
5、测试温度：根据实际使用环境及介质温度；
6、压力测量度：为满量程FS0.25%；

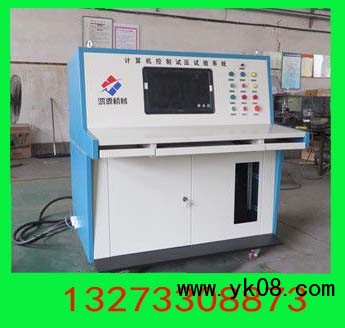

7、本试压泵控制系统采用250MPa度为FS0.25%的压力传感器；
8、本试压泵控制系统的整体控制度为FS0.3-0.5%；
9、电源：AC380/220V,50Hz；
10、相对空气湿度要求：≤70-90%。
本套设备根据客户实际要求非标制作：其中参考试压泵执行标准：
试压泵安全操作规程
1、严格按照试压要求的规定进行试压试验，试压件应整洁、干净、易检验。
2、试压前应检查电气系统和接地情况，校对压力表，试压泵运转及润滑是否正常，试压表的度数，不小于试验压力的1.5倍。
3、试压准备工作中应安排进水口与排水口位置，试压充水时先打开排气孔，卸下压力表，使容器内空气放净，待排气孔和压力表接管口出水时，再装表和关闭排气孔。
4、升压须缓慢、不准超压，试压件升到一定压力后禁止捶击。试件及管线如发现缺陷，应先降压于零位后再处理，不准带压工作。
5、负压、低压的试件、小容器可一次升压到一定的压力后，保压检查。容积大的试件，可以分段升压和检查。
6、试压件须放置平稳，试压部位经检验不得渗漏。
7、试压工作结束后先放水、卸压后再拆卸螺栓，冬季试压后，须立即将水放净，以防冻坏设备。
8、紧固螺栓应使其受力均匀，防止局部变形。
9、试压泵应人操作，每次试压须两人以上，并有人指挥在未放水前，要坚守岗位。
10、将检查到的缺陷部位要做出标记，并填写试压记录。
试压泵的使用规则大家一定要谨记在心，这样才不会出现很多的问题。并且在使用之时，也要学会怎么样去对它进行保养。这样才真正能够使得它发挥出巨大的作用。
电动试压泵日常使用保养方法
1.试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50°C 清水、乳化液或运动粘度<45mm2/s的油器。禁止使用有泥沙及其它污染物的不清洁水。
2.为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。
3.在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。
4.在试压过程中若发现有任何细微的掺水现象，应立即停止工作进行检查和修理，严禁在掺水情况下继续加大压力。
5.试压完毕后，先松开放水阀，压力下降，以免压力表损坏。
6.试压泵不用时，应放尽泵内的水，吸进少量机油，防止锈蚀。
以上就是试压泵使用保养的基本知识，希望对您的试压泵产品使用和保养提供帮助。
