供应机械手吸盘电磁铁H8050 直流

如有意向请旺旺联系店主或

微信：19928001601

QQ：2548164652

量大从优哦

供应机械手吸盘电磁铁H8050 直流

产品描述

H8050是圆形吸盘式电磁铁，它可用在起重或者牵引方面。它的吸附力1400N。

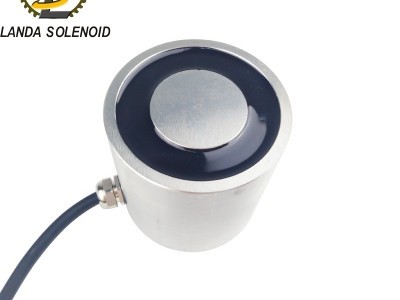

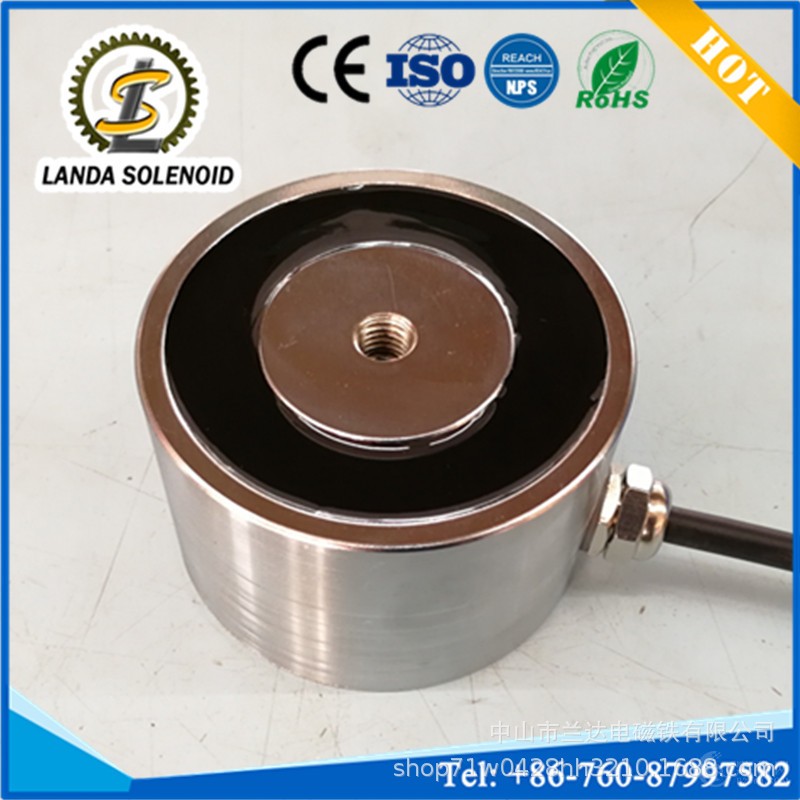

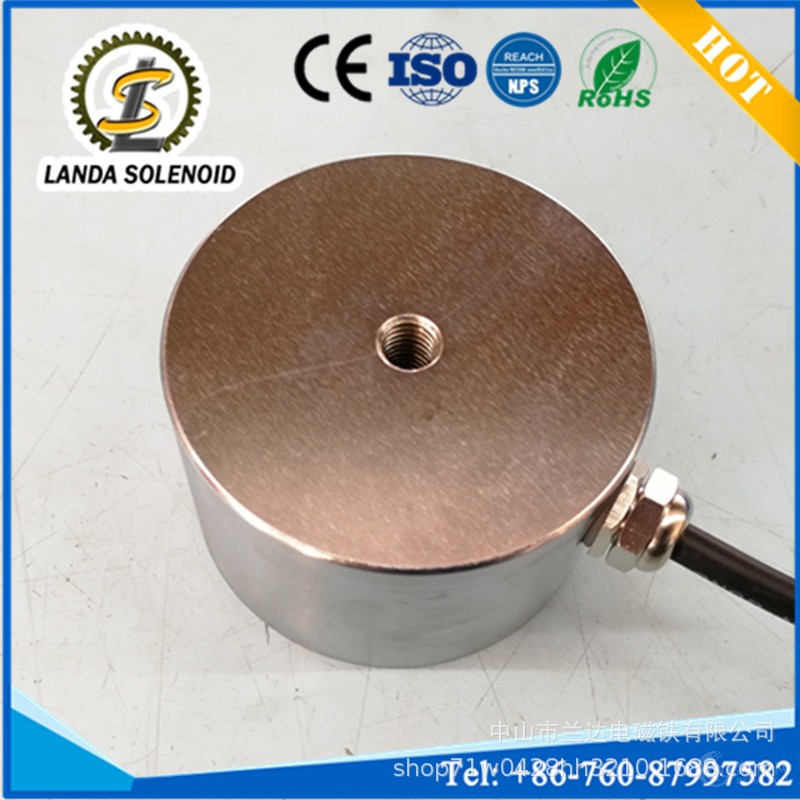

实物图展示

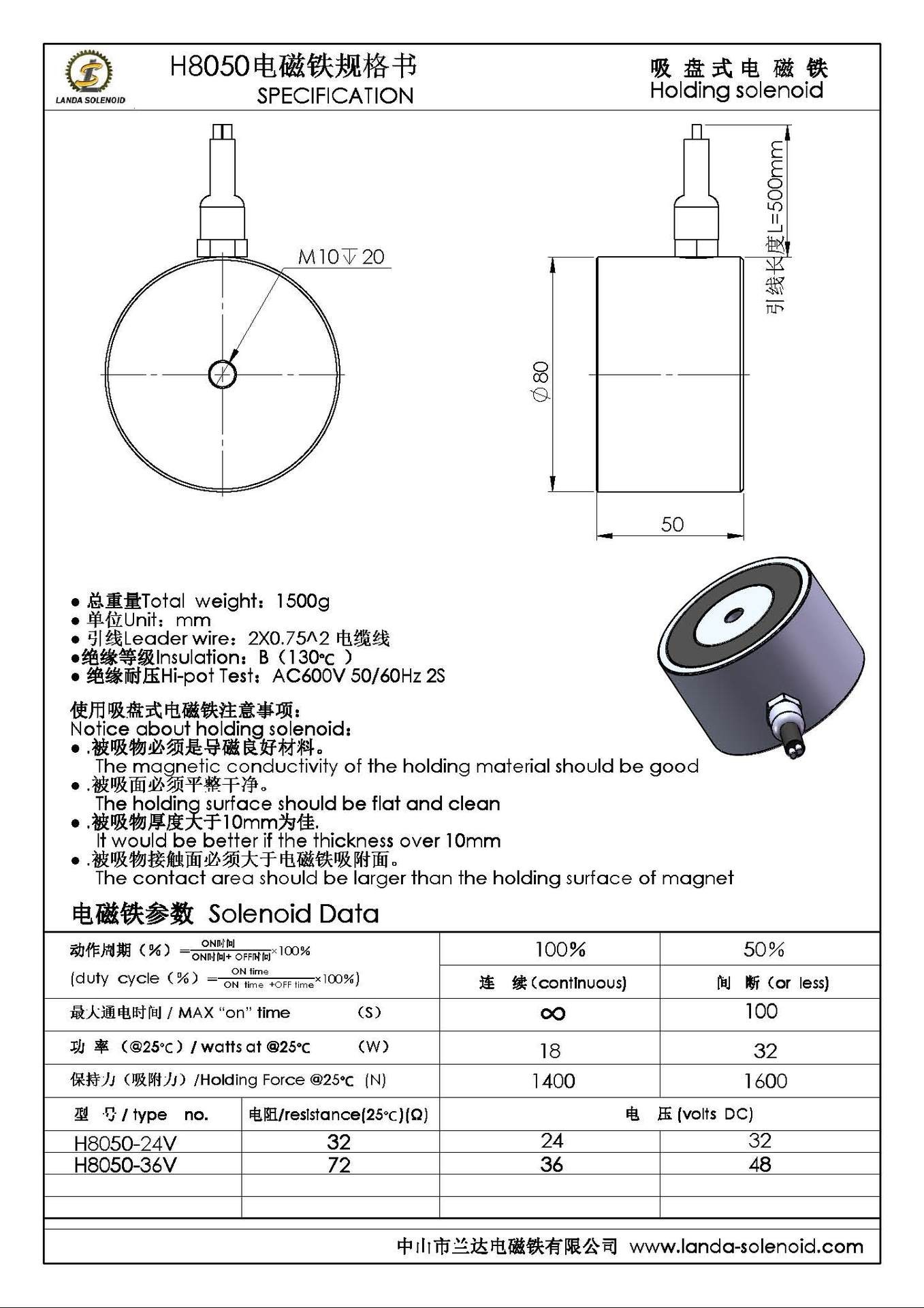

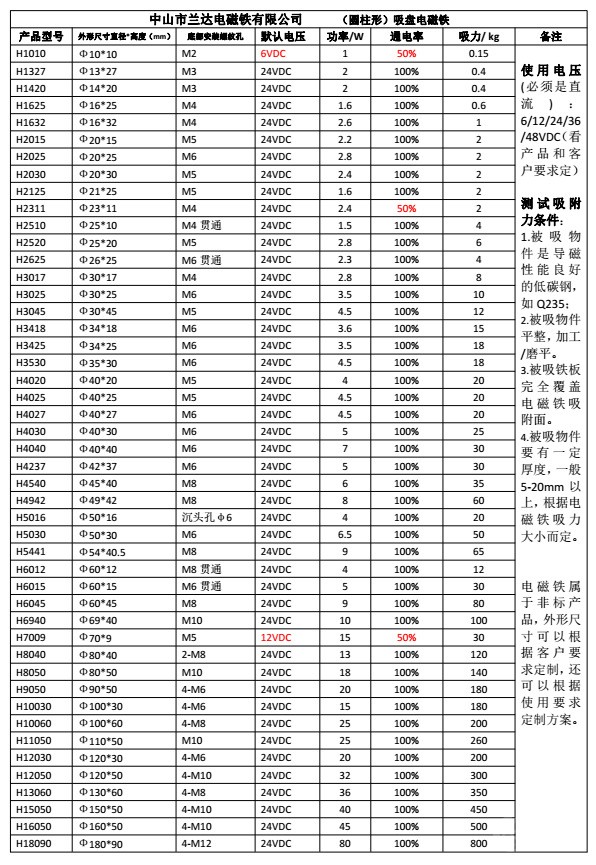

规格书

规格书详细介绍了产品参数，请仔细参详，如果任何问题可以随时咨询店主！

联系方式：19928001601 熊小姐

电磁铁设计的必需参数

电磁铁设计的必需参数

一、行程的概念:

动铁芯相对于完全吸入位置的位移，见下面的图示：

二、力量:

电磁铁通电就会产生力量,在相同功耗下，不同大小的行程位置力量的大小不同；在行程相同情况下，不同功耗力量也会不同；不同的功耗对应不同通电率（既是占空比）。通常规律是：⑴行程↑力量↓(⑵功耗↑力量↑。在电磁铁应用时，应考虑安全性能，即对力量的测试应是电磁铁在一定通电率下，温升稳定后所测得的力量即为电磁铁的力量，一般情况下，初始力量是温升稳定后力量的1.5倍左右。如产品的通电率很低（一天只有几次通断，而且时间非常短）则可将安全系数降低至1.2倍。

三、通电率:

通电率的概念如下公式所示。即表示通电时间（On time）除以一个周期的时间（On time + Off time），通电率的通俗叫法为占空比。例如：一个电磁铁的通电时间为1秒，断电时间为3秒，那么它通电率就为1/（1+3）＝25％

通电率是一个非常重要的参数，因为当电磁铁被激励是会导致线圈发热，如果发热过大会烧毁线圈。负载周期或者最长通电时间,以及电磁铁的功率和散热决定了电磁铁工作时的温升，同时也决定了通电率。

四、绝缘等级

电磁铁工作温升,和工作时的环境温度决定了电磁铁需要的绝缘温度等级.有以下等级分类：

A=105℃, E=120℃, B=130℃, F=155℃, H=180℃, 200=200℃, 220=220℃, 250=250℃

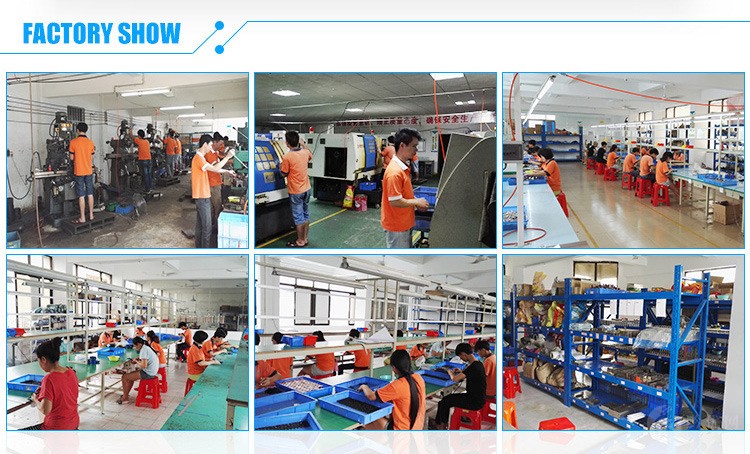

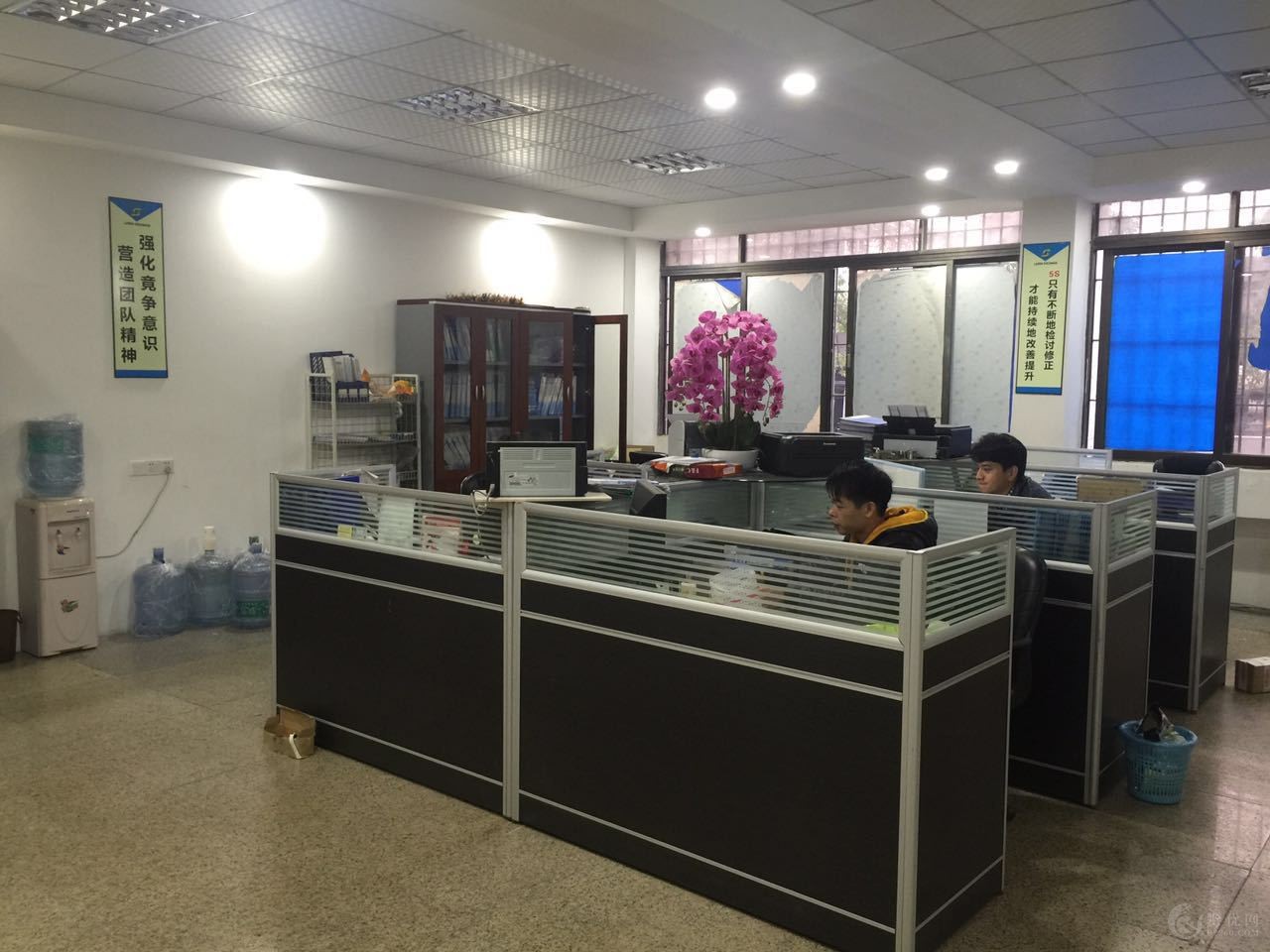

公司图片展示

使用注意事项

发货说明：

电磁铁型号H8050，默认发货直流电压24V，额定功率15W，吸力1400N（前提：吸附的工件要求表面平整厚度在8mm以上完全贴合接触的铁块），产品外形尺寸、螺纹孔要求和引线出线位置一律按照下面规格书要求发货，如需要不同要求，请联系店主进行说明修改。

默认发优速快递，如果不到，请联系店主说明，不包含顺丰快递，顺丰快递一律到付。
