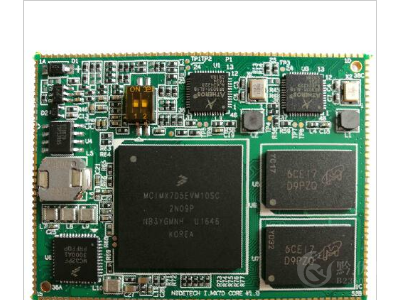

CM-i.MX7D系列嵌入式主板处理器配备先进的Arm® Cortex®-A7内核，运行速度高达1.2 GHz，还配有Arm Cortex-M4内核。i.MX 7Dual系列支持多种存储器类型，包括16/32位DDR3L/LPDDR2/LPDDR3-1066、Quad SPI存储器、NAND、eMMC和NOR。通过AVB、PCIe和USB支持包括千兆以太网在内的7种高速连接。提供并行和串行摄像头接口，支持直接连接电泳显示屏(EPD)。
CM-i.MX7D系列嵌入式主板的特性：
● 基于 Freescale ARM Cortex™-A7、1GHZ 高性能双核处理器 Cortex-M4 200MHZ
● 支持两路10M/100M/1000M以太网，都带IEEE STD 1588V2-2008网络授时协议
● 支持localbus扩展总线（16位数据，12位地址，4位片选）
● linux4.1.15操作系统，方便用户应用软件开发
● -20℃-85℃宽温度范围，高可靠性
● 内嵌WEB服务器，可通过WEB网页管理
● 丰富的外部接口，可以作为系统的主处理器
● 超小模块：40mm*54mm*，邮票孔设计
CM-i.MX7D系列嵌入式主板 定制的技术参数：
处理器 CPU Freescale’s i.MX7D CPU: ARM® Cortex®-A7 core 双核, 主频1GHz，Cortex-M4 200MHZ。 内存 DDR3 1GB DDR3 存储器 Emmc FLASH 4GB eMMC Flash 以太网 千兆以太网 两路10/100/1000M自适应以太网，核心板带PHY，能通过网络接口完成网络地址等参数配置。 扩展总线 localbus总线 支持localbus总线（16位数据，12位地址，4位片选，读写等） 串口 5个串口 LVCOMS 3.3V电平 五个三线串口 2个调试UART 一个Cortex-A7调试UART，三线串口；一个Cortex-M4调试UART，三线串口，LVCOMS3.3V电平 CAN通信 CAN备用监控通信 LVCOMS 3.3V电平，底板接CAN驱动芯片 两个CAN总线接口：CAN-L,CAN-H 音频输入 音频CODEC输入 一个I2S总线， LVCOMS3.3V电平 I2C I2C 两个I2C， LVCOMS3.3V电平 SPI SPI 两个SPI， LVCOMS 3.3V电平 PCIE PCIE 1X PCIE2.1 1X， PWM PWM 四个PWM信号， LVCOMS 3.3V电平 模拟输入 ADC 四个模拟输入接口，输入范围：0V-1.8V SD SD信号 一个SD信号，四位信号线， LVCOMS 3.3V电平 USB USB OTG 一个USB OTG 2.0 USB HOST 一个USB HOST 2.O 摄像头 MIPI-CSI 一个MIPI-CSI，可接MIPI摄像头输入 显示接口 LCD 一个TFT-LCD显示屏接口，24位总线， LVCOMS 3.3V电平 GPIO GPIO 以上除电源和地，JTAG信号，MIPI-CSI信号，网络信号，PCIE差分线，ADC模拟信输入，USB信号线，其它所有信号都可以作为GPIO输出， LVCOMS 3.3V电平 JTAG JTAG JTAG信号， LVCOMS 3.3V电平 电源 电源输入 直流5V，电流1A 结构 结构尺寸 长x宽x高：40mm x 54mm x 6mm 环境 工作温度 -20℃-85℃ 存储温度 -40℃-85℃ 操作系统 操作系统 支持linux4.1.15
CM-i.MX7D系列嵌入式主板 定制的软件功能：
操作系统 操作系统 支持linux4.1.15，包括底层所有的驱动和文件系统，便于客户做应用软件开发 自检功能 自检功能 能通过管理串口上报自检及状态信息 参数配置 参数配置 能通过管理串口或者网口完成网络地址等参数配置 固件升级 固件升级和维护 能通过调试串口和网口完成固件升级，通过调试串口和网口通过telnet实现系统维护 网口热备 网口热备份 每个网口可以单独配置地址参数，也可以绑定一个，支持多网口热备，一个网口损坏的情况下能自动热切换 NTP协议 NTP协议 每个网络接口都能提供NTP时间服务，支持NTP系列协议 状态指示 状态指示 提供运行故障指示灯，授时服务状态指示灯信号接口 登录方式 登录方式 具有telnet和SSH2（支持加密）的登录方式 WEB管理 WEB管理 支持嵌入式WEB服务器，服务器访问地址可配；支持多用户同时访问，监控WEB页面支持多种浏览器（IE系列以上，火狐，360浏览器等）；监控WEB页面支持权限管理，至少具备访问和管理两种权限； WEB监控 监控WEB页面须覆盖通用时统设备监控内容，包含实时显示系统时间、卫星状态、位置信息；显示参考源和频率源状态、XXX输入输出状态；设置参考源优先级、设置设备时间、时区、闰秒；设置设备IP地址、输出脉冲选择等； WEB数据库 WEB服务器支持数据库访问，可通过网页查询设备历史数据，所有WEB数据支持掉电保存； 日志功能 日志功能 支持日志记录，可选择保存在SD卡或USB存储设备上，并提供对应的操作函数；
CM-i.MX7D系列嵌入式主板 定制的定制领域：
CM-i.MX7D系列嵌入式主板 定制是成都嵌智捷科技有限公司自主研发的一款嵌入式主板，成都嵌智捷是一家专注于电子信息类高科技产品研究的企业。公司专注于嵌入式ARM、FPGA、DSP、PPC单板或核心板+底板的定制设计。CM-i.MX7D系列嵌入式主板 定制的应用非常广，包括卫星时钟同步设备；医疗/保健自动化系统；银行自动化系统；证券交易系统；工业自动化系统；大楼自动控制系统；销售点系统(POS)；信息家电等许多授时产品主板。
