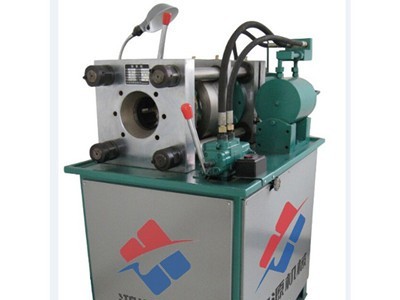

液压扣压机适用于哪些行业
  • 价格面议
  • 时间:2023-06-15 11:47   举报
河北饶阳鸿源机械有限公司 进入商铺

信息编号:28393

发货地址:上海 普陀区

所属行业:液压机械

查看人数:127

发货期限: 3 天内发货

联系方式
加关注0
平台认证货源商家主页尚未开通认证【去认证】
  • 先生
  • 13273301359
      温馨提醒:联系时请说明是在黔优网看到的信息!
    企业信息

    河北饶阳鸿源机械有限公司

    企业会员第5年

      诚信档案

    • 联系人:郭(先生 )
    • 手机号:13273301359
    • 企业热线:13273301359
    • 所在地区:上海 普陀区
    • 实名认证:
    • 认证信息:货源商家主页尚未开通认证
    • 在线咨询:

      认证类型

    • 实名认证
    • 企业认证
    • VIP
    • 产品详情
    • 联系方式
    • 供货量:
    • 发货期限:自买家付款之日起 3 天内发货
    • 所在地:上海 普陀区



    压管机工作原理

    油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的,油泵在电机驱动下,输出液压油,推动扣压油缸内的柱塞运动,致使模座径向收缩,实现模具对胶管接头外套的挤压。当收缩量达到千分尺预定值时,挤压自动停止,电磁换向阀换向后,油缸内的柱塞反向运动,模具随之张开,扣压胶管完成。

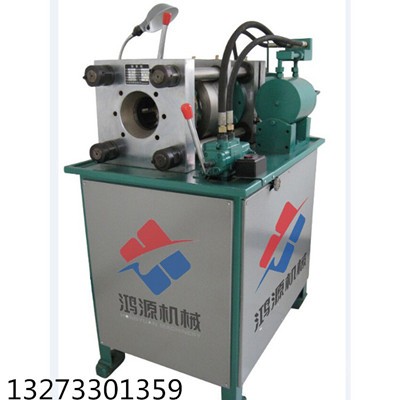

     缩管机75

    压管机安装调试

    搬运:压管机适宜采用叉车搬运,并以压管机底部受力,压管机严禁倒置。严禁搬抬压管机头及电机、电器箱部位。

    安装:压管机需水平放置在稳固的地基上,并作接地处理。

    注油:打开油箱盖,油箱中加入68#抗磨液压油到油位表2/3位置。

    接电:将电源线接在压管机规定的电源上,启动电机观察转向,电机转向应与电机所标方向一致。如果电机转向和所标方向不一致,请调换其中两根电源线的位置。

    千分尺:用于调节扣压胶管收缩量的大小,逆时针半周多压进1mm,顺时针半周少压进1mm。

    压力调整:压管机系统压力为31.5Mpa,靠溢流阀调整,顺时针调整压力增大,逆时针调整压力减小(出厂时已调好,必要时可以自行调整)。

    模具张开速度调整:模具张开速度的快慢,由分流阀控制,顺时针调整,张开速度加快,逆时针调整,张开速度减慢,但张开速度过快会使噪音增大,值不大于10Mpa(出厂时已调好,必要时可以自行调整)。



    扣压操作

    1. 压管机初次使用时应空载扣压20~30次,观察各部位均正常后方可使用。

    2. 压管机在冬季使用时应空载扣压20~30次,以使油温增高一些。

    3. 按下张开按钮,模座张开后,根据所扣压胶管规格选用相应的模具安装在模座上,并调整千分尺刻度。

    4. 把套好接头的胶管置于压管机头内适当位置,使得一次扣压全部长度。

    5. 按下扣压按钮执行扣压操作,直至压管机头停止扣压自动张开模具为止。

    6. 取出扣压好的胶管总成,用游标卡尺检测扣压后的接头外套外径尺寸,如与参数表不符应微调千分尺刻度,直到下一根胶管扣压符合要求为止。



    压管试例



    扣压Ф19mm四层钢丝胶管

    从液压油管扣压参数表中查得Ф19mm四层钢丝胶管接头外套外径扣压前为37mm,扣压后为33.5mm,应选用的模具内径为Ф33mm,对应千分尺刻度为3。安装好Ф33mm模具于模座上,并将千分尺刻度旋至3处,将胶管剥皮后与接头组装好。扣压完毕后测量接头外套外径就是扣压参数表的扣压后数值33.5mm,则完成扣压。如扣压后外径不符,微调千分尺后扣压下一根胶管。扣压胶管接头时:扣压尺寸过多,胶管内胶层被压断,造成漏油;扣压尺寸太少,造成漏油和被油压冲脱接头。务必掌握合理扣压度,以接头芯子内孔收缩度为准,国标接头受压缩小0.1~0.4mm,普通接头受压缩小0.1~2mm。因胶管及接头外套的生产厂家不同,如北方大多数胶管生产厂用GB标准,南方用602标准,国外SAE标准,各厂胶管、接头的具体尺寸、材质可能不尽相同,因此扣压参数表数据仅供参考,具体扣压尺寸应以压力实验为依据。



    压管机注意事项

    1.扣压时要尽可能将接头置于模具中心,不要压在六角螺母上。

    2.防止工具和XXX异物进入压管机头内。

    3.每次在工作完毕后必须使八块模座张开到程度,这样可使弹簧处于张开状态保养好弹簧,油缸也处于泄压状态延长油封的寿命。
