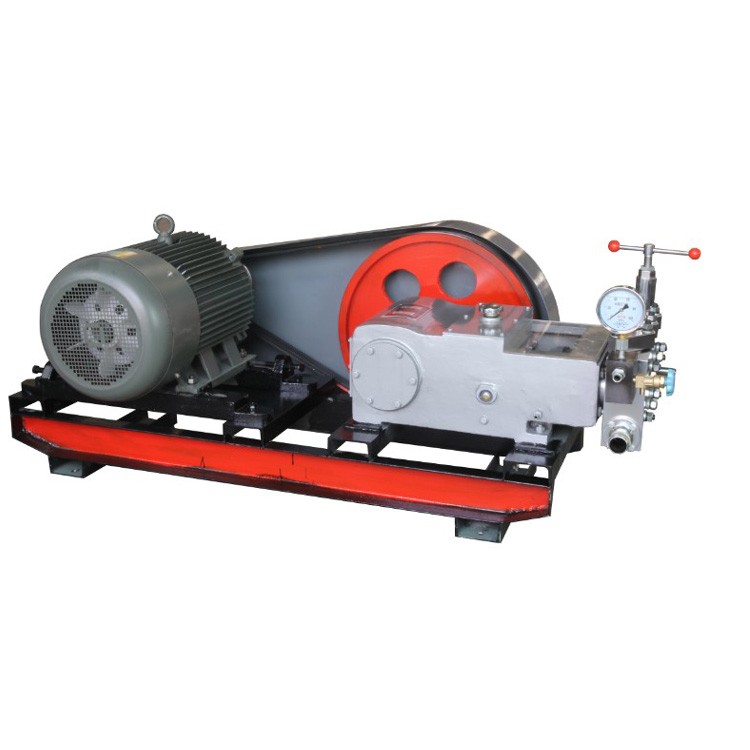

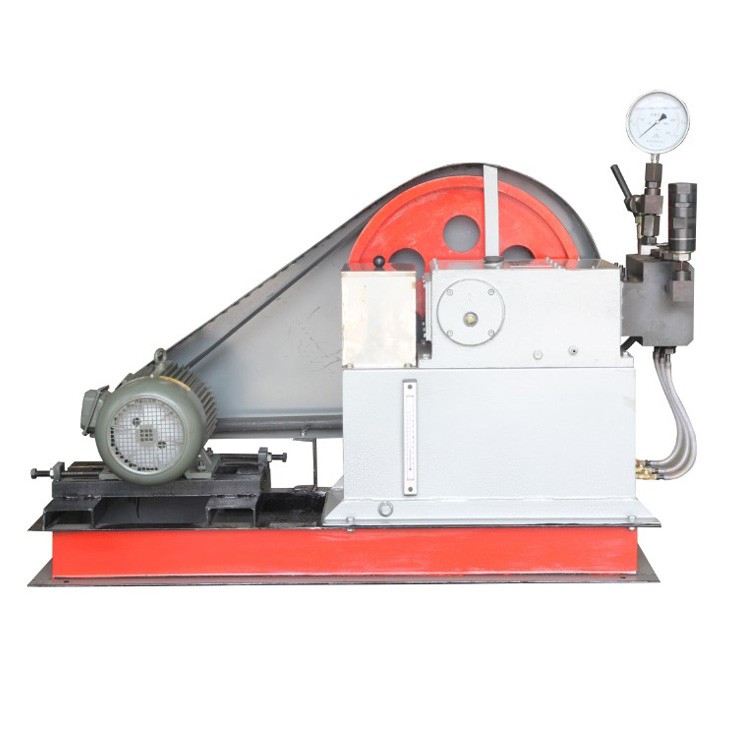

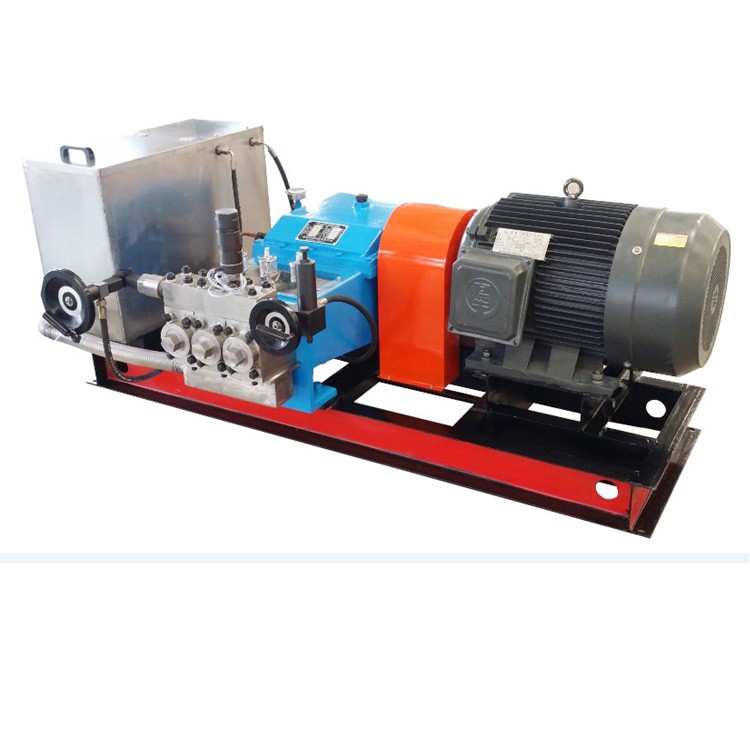

3D试压泵具有体积小结构紧凑、运行平稳、安全可靠、功能完备、流量大、效率高等特点而且适用范围广、配套性强、操作简单。本试压泵可用于各类压力容器、锅炉、管件等一切需作压力试验和强度试验的场所,根据需要可锁定试验压力值,并能进行自动保压。泵的输送介质一般为常温清水,也可使用乳化液、防锈水及粘度与水相近的中性油品。配上清洗附件,该机还可作为清洗机使用。

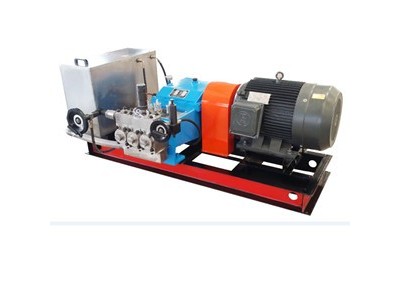

大流量电动打压泵结构简单,操作方便,容易掌握。它是由水箱、机架、柱塞、控制器、手柄和工作接管等部件组成,水箱下面装有四个滚轮便于移动,水箱上面装有水缸,水缸分低压缸体、低压柱塞体和高压柱塞等部分组件构成,低压柱塞体同时又是高压缸体,内装高压柱塞,低压柱塞通过联动板手柄在工作时做往复运动,低压缸体与水箱盖自成一体,在其上面装有机架和高压缸,机架上面装有控制器,在控制器的侧面分别装有放水阀针及手轮、控制阀针及手轮和工作接管。在控制器的上方装有压力表。当打压泵工作时,可通过表针观看指示值。在机架的侧面装有手柄,联运板是用来操作低压柱塞做往复运动的。
型 号 | 3D-SY 7500/22 | 3D-SY 6000/28 | 3D-SY 4500/35 | 3D-SY 3300/50 | 3D-SY 2300/70 | 3D-SY 1800/90 | 3D-SY 1500/110 | 3D-SY 1200/140 |
额定压力(MPa) | 22 | 28 | 35 | 50 | 70 | 90 | 110 | 140 |
额定流量(L/h) | 7500 | 6000 | 4500 | 3300 | 2300 | 1800 | 1500 | 1200 |
柱塞直径(mm) | Ф45 | Ф40 | Ф35 | Ф30 | Ф25 | Ф22 | Ф20 | Ф18 |
柱塞行程(mm) | 70 | |||||||
往复次数(min-1) | 375 | |||||||
电机转速(rpm) | 1480 | |||||||
电机功率(KW) | 55 |
鸿源公司十几年之打压泵行业经验。 从初级的手动打压泵、电动打压泵、油田油井试压泵、管道试压泵、、气动试压装置到超高压气密封试压系统、车载试压系统、防喷器试压泵,及大型井口试压设备、等数百种客户解决方案,几乎涵盖了所有打压泵的产品型号。
