芯片助焊剂清洗_半导体封装水基清洗剂_合明科技

清洗剂_洗板水_水基清洗剂_电路板清洗_半导体清洗_治具清洗_芯片清洗_助焊剂_助焊剂清洗_锡膏清洗_合明科技专注精密电子清洗技术20多年，是SMT贴装/DIP封装，功率半导体器件及芯片封装精密清洗工艺技术方案、产品、清洗设备提供商。精密电子清洗除焊后助焊剂、锡膏、焊膏、球焊膏、焊锡膏、锡渣等残留物。水基系列产品，精细化对应涵盖从半导体封装到PCBA组件终端，包括有水基和半水基清洗剂，碱性和中性的水基清洗剂等。具体表现在，在同等的清洗力的情况下，合明科技的兼容性较佳. 先进封装包括倒装芯片、WLCSP晶圆级芯片封装、3D IC集成电路封装、SiP系统级封装、细间距封装等等。

现有技术中对半导体芯片的清洗，通常采用溶剂型清洗剂，溴丙烷采用气相清洗技术用于清除芯片表面助焊剂残留；众所都知，溴丙烷为含有卤素的烷烃试剂，长期接触会对员工造成潜在的致风险，且溴丙烷的ODP值为0 .02，对臭氧层有破坏性。该半导体表面清洗剂含氟代化合物，不含破坏环境的氟氯烃类化合物，对半导体表面助焊剂具有较好的溶解、清洗性能，但是该溶剂型清洗剂都含有性气味溶剂，使用人员在清洗时引起头晕，眼睛等不良反应。因此现有技术中的溶剂型半导体清洗剂往往含有性气味溶剂和对人体有害的成分。
COB邦定清洗：COB邦定是在洁净的PCB板上用粘接胶将芯片粘接，进行性能测试后进行胶封固化封装入库。上述工艺过程无论是在粘接还是在胶封都需要洁净的界面来产品的可靠性。合明科技研发的清洗剂配合合适的清洗工艺能为COB邦定提供洁净的界面条件。

封装叠装(PoP)
随着移动消费型电了产品对于小型化、功能集成和大存储空问的要求的进一步提高，元器件的小型化高密度封装形式也越来越多。如MCM,  SiP(系统封装)，倒装片等应用得越来越广泛。而PoP CPackage on Package)堆叠装配技术的出现加模糊了一级封装和二级装配之问的界限，在大大提高逻辑运算功能和存储空问的同时，也为终端用户提供了只有选择器件组合的可能，同时生产成本也得到有效的控制。
PoP在解决集成复杂逻辑和存储器件方面是一种新兴的、成本的3D封装解决方案。系统设计师可以利用PoP开发新的器件外、集成更多的半导体，并且可以通过由堆叠带来的封装体积优势保持甚至减小母板的尺寸。PoP封装的主要作用是在底层封装中集成高密度的数字或者混合信号逻辑器件，在层封装中集成高密度或者组合存储器件。

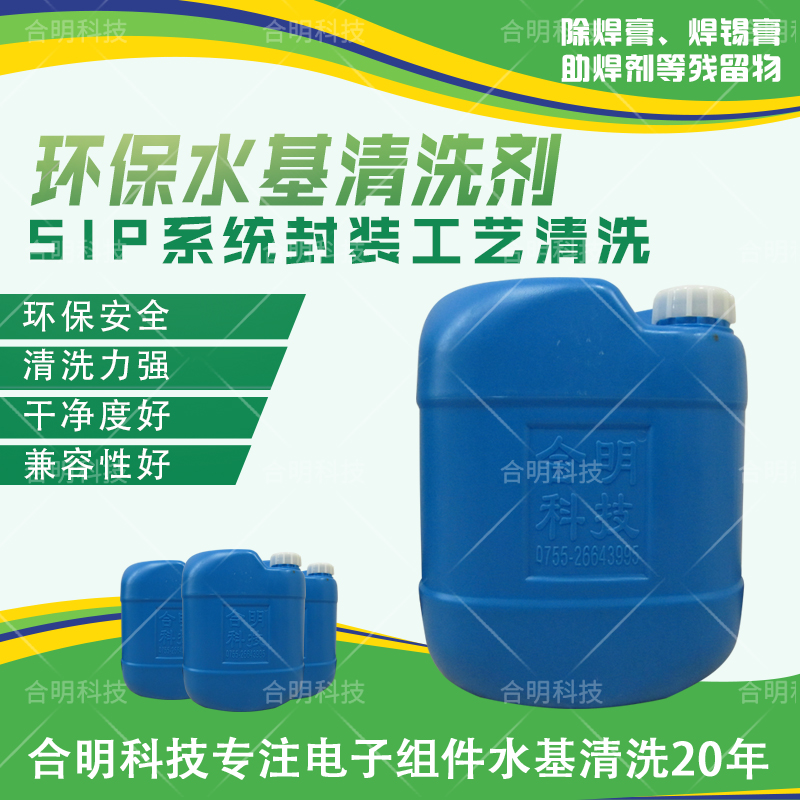

SIP系统级封装清洗：POP堆叠芯片/Sip系统级封装在mm级别间距进行焊接，助焊剂作用后留下的活性剂等吸湿性物质，较小的层间距如存有少量的吸湿性活性剂足以占据相对较大的芯片空间，影响芯片可靠性。要将有限的空间里将残留物带离清除，清洗剂需要具备较低的表面张力渗入层间芯片，达到将残留带离的目的。合明科技研发的清洗剂具有的渗入能力，以确保芯片间残留活性剂被清除。

半导体器件组装后芯片的清洗工装，包括自前向后依次设置的两级超声溢水
装置、两级超声脱水装置和烘干箱，所述超声溢水装置包括溢水槽，溢水槽上设有溢水电阻，溢水槽内设有超声波发振器，所述溢水槽还连接溢水槽进水管，所述溢水槽进水管一端通入到溢水槽底部，另一端连接水源；所述超声脱水装置包括脱水槽，脱水槽内设有超声波发振器和液，在超声溢水装置前侧设有喷淋装置，所述喷淋装置包括喷淋槽，所述喷淋槽的底部设有排水口，喷淋槽内设有若干喷淋头，所述喷淋头的部设有喷水口，底部连接喷淋槽进水管。
SIP、POP、IGBT水基清洗所需要考虑的因素还有许多，具体的工艺参数和选择涉及面广且技术关联性强，在此仅对重要的部分做简要阐述，供业内人士参考。
