泰安宇成1.2米头部皮带取样机 旋斗式皮带采样器说明

1.2米头部皮带取样机，旋斗式皮带采样器，皮带头部取样机，头部皮带取样机说明，皮带头部采样器

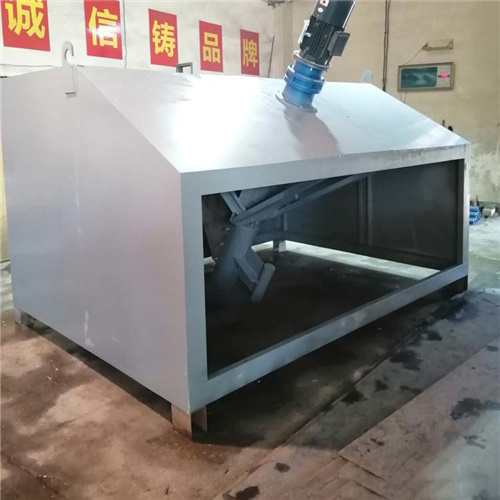

宇成1.2米头部皮带取样机是从皮带机端部下落的物料流中采集子样的一种快捷、简单、可靠、经济的采样设备，该设备由制动电机、减速机、连轴器、轴承、半锥形采样漏斗、框架、控制元件组成。

一、1.2米头部皮带取样机工作过程：

旋转漏斗式采样器工作时间由间隔计时器控制，装在钢结构支承框架上的具有制动功能的电机来驱动和停止采样漏斗，采样漏斗每旋转一周采集一个子样，样品通过下料接管溜入下一 级设备，采样间隔由时间继电器控制。

二、1.2米头部皮带取样机技术参数：

1.取样电动机（ZDY1 31–4）；

2.功率3KW; 380V； 7.6A;

3.摆线针轮减速机（XWD5）；

4.取样量：输送皮带横截面的物料重量1kg左右；

5.取样间隔：30-9999秒可调

6.取样方式：全断面、手动、自动取样

7.安装位置：皮带头部；

8.适用物料取样粒度：≤80mm，水分：≤18%.

三、1.2米头部皮带取样机特点:

1、该系统的主要技术部件在采样器，头部取样器采用电机减速机带动偏心拉杆翻板式,在皮带头部抛物线状煤流截取全断面子样。

2、由于煤流处截取阻力比较大，采用电机减速机驱动,保证翻板的驱动动力，达到取样的目的，并且在非取样状态时,翻板背面仍采用原档煤板的形式(方格板形成自料衬)亦可承受煤流的冲击。

1.2米头部皮带取样机采样种类：粉状物料、颗粒物料、块状物料以及它们任意组合的混合物；皮带输送物料采样位置：皮带上方或皮带尾部（头部、端部）。1601.2米头部皮带取样机受现场空间制约较皮带头部采样机小，在空间够的情况下，皮带中部取样器可以装在皮带输送机任意一段位置上，而皮带头部采样机只能安装在皮带输送机正前方。
