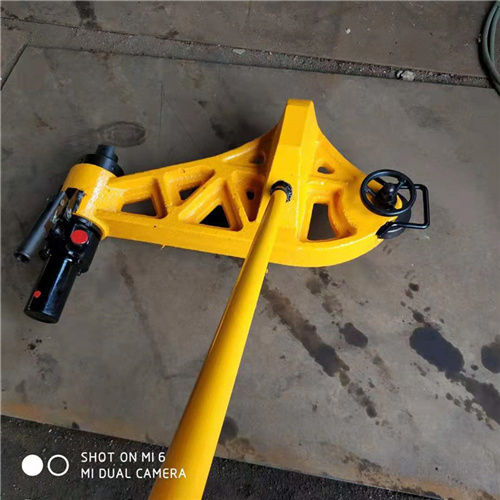

宇成YZG-800液压直轨器 铁路轨道直轨器 双钩直轨器

YZG-800液压直轨器，铁路轨道直轨器，双钩直轨器，液压直轨器

     YZG-800液压直轨器是对线路上75kg/m以下各种轨型水平方向进行调直（或弯曲）的手动液压专用工具。YZG-800液压直轨器采用特种钢焊接而成，性能可靠、结构紧凑、重量轻、拆装方便。

一、YZG-800液压直轨器结构：

YZG-800液压直轨器由高强度合金结构材料焊制成型。该机结构型式为分体式。由液压动力动力部分和组合机体两大部分组成。

动力部分：由1柱塞泵、2油缸、3活塞杆、4溢流阀、5工作回油阀、6油箱、7复位弹簧、8油缸顶头、9紧急回油阀组成。

二、YZG-800液压直轨器技术参数：

1、*大直轨力：         800kN

2、额定直轨力：        640kN

3、系统额定工作压力：  52MPa

4、工作活塞行程：      70mm

5、柱塞泵直径×行程：  Φ14×40

6、空载效率：           1.6mm/次

7、整机质量：           80kg

8、外廓尺寸：           850×520×240mm

三、YZG-800液压直轨器操作方法：

1.先找出被调直或弯曲钢轨的*大失矩点，标明调直或弯曲的位置和方向。

2.松开要调直或弯曲侧的轨枕螺栓和扣件。

3.将液压动力部份放置在钢轨需要调直（弯曲）方向的对侧。并使油缸顶头和偏心手轮与钢轨轨头紧密接触；

4.用直梁支杆将机身支稳。

5.将轨钩放置在钢轨上,使轨钩底部与钢轨顶面紧密接触。并调整偏心铁手轮带动偏心铁，与钢轨楔紧。

6.拧紧工作回油阀和紧急回油阀，往复摆动操纵杆带动柱塞泵，给油缸注油，使活塞杆伸出，让油缸顶头直接顶钢轨，实现钢轨调直或弯曲；

7.钢轨校直或弯曲到位后，应继续保压1～2min后再打开工作回油阀，使活塞杆复位，以保证直轨或弯曲的尺寸。

8.通常调直或弯曲钢轨一次作业即可完成。如果一次未达到调直或弯曲钢轨的要求，可松开工作回油阀待活塞杆自动复位后，再把机具水平移动一个距离，到下一个调直或弯曲点，然后重新锁紧即可继续进行调直或弯曲钢轨，如果钢轨调直或弯曲度较大，可采取分段方法进行作业。

     泰安市宇成矿用设备有限公司主营产品包括钢轨钻孔机，钢轨打磨机，液压起拨道器，轨缝调整器，液压直轨器等等，规格全，质量好。YZG-800液压直轨器宇成为你提供。
