山东平行式顶板离层仪 T型顶板离层指示仪厂家直发

平行式顶板离层仪，T型顶板离层指示仪，顶板离层仪厂家直发，T型顶板离层仪，山东顶板离层仪

     平行式顶板离层仪用于监测巷道顶板、巷帮的围岩层分离产生的位移，作为顶板安 全管理技术的一项措施，为锚杆支护的设计及工程经验积累提供可靠数据依据，离层指示仪一般间隔20-30米安装一个。

一、平行式顶板离层仪监测原理：

深基点锚头应固定在钻空深部5m处稳定岩层内，浅基点固定在钻孔2-2.5m处(钻杆端部位置)。当锚杆锚固范围内有离层时，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示。当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示。当锚杆锚固范围内、外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值。

二、平行式顶板离层仪主要参数：

测量点数（个）：2/3

量程（㎜）： 200

读数精度： 1㎜

安装锚孔直径 ：28-42（㎜）

三、平行式顶板离层仪安装：

1.先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。

2.将浅部锚头送入至安装位置。

3.安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约35mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。

4.外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。

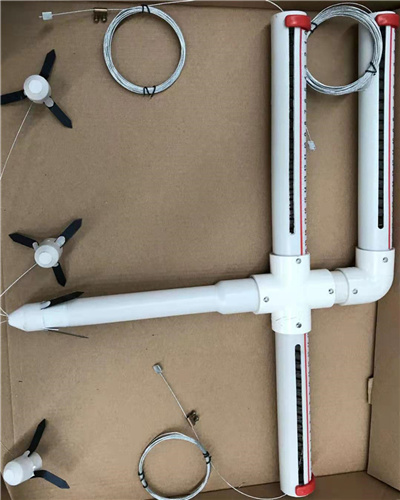

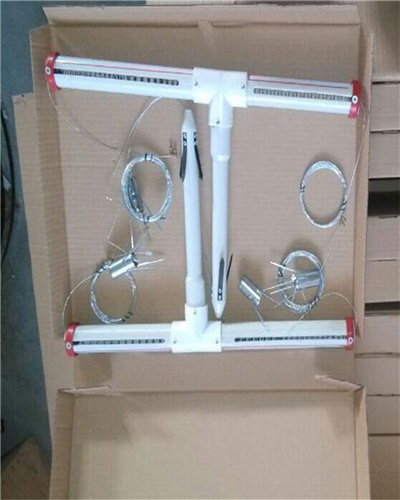

平行式顶板离层仪主要有基点锚固器、钢绞线、套筒、游标尺、拉紧螺丝组成。是一种监测顶板岩层移动的专用监测仪器，保障煤矿生产安 全。
