平衡式顶板离层仪 三个点顶板离层仪LBY-3离层仪制造厂家

平衡式顶板离层仪，三个点顶板离层仪，LBY-3离层仪，顶板离层仪制造厂家，顶板离层仪

     宇成顶板离层仪是监测顶板岩层分离时所产生位移量的专用仪器。它主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。

一、平衡式顶板离层仪组成：

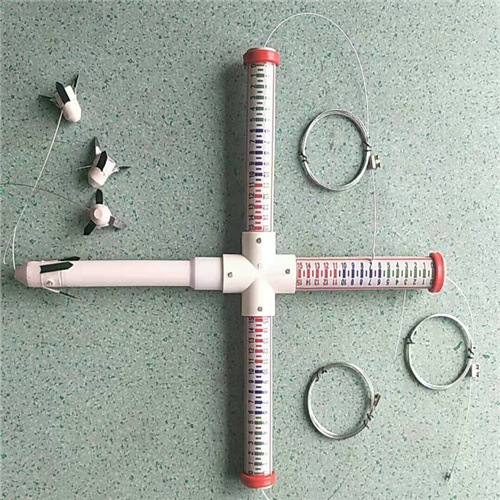

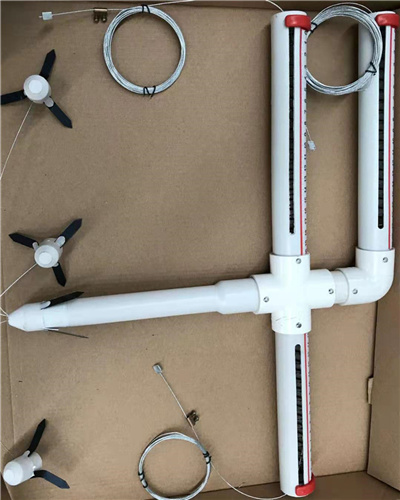

顶板离层仪由孔内锚爪、测量钢丝、孔内固定爪和测读数装置四部分组成。

1.孔内锚爪采用弹簧抓爪式结构；

2.测量钢丝由柔软弹性小的多股细钢丝联接内固定器与测读数装置；

3.测读数装置由两个带有刻度标志的塑料管组成；

4.读数刻度和塑料管组成。

二、平衡式顶板离层仪参数:

测量点数（个）：2/3

量程（㎜）： 200

读数精度： 1㎜

安装锚孔直径 ：28-42（㎜）

三、平衡式顶板离层仪安装：

1.先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳。

2.将浅部锚头送入至安装位置。

3.安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约35mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接。

4.外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。

四、平衡式顶板离层仪使用规定：

(1)巷道每隔30m-50m安设一个顶板离层指示仪;离层指示仪安装位置距迎头不得超过1.5m,否则无法捕捉顶板离层的全过程;

(2)钢绳应事先盘好，推入锚固器时逐圈展开，以防纠缠打结;

(3)浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记;

(4)安装后，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象;

(5)施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。如巷道每隔30m-50m设1个顶板离层指示仪，遇断层间距取*小值为30m;

(6)在锚杆巷道施工中，如发现某处顶板有较明显变化和顶板离层值较大时，及时停止巷道掘进，对该处采取加打锚索加强支护。

     通过对各类锚网巷道进行的顶板离层观测，普遍认识到顶板离层观测对锚网巷道的支护、改革起到一定的指导和jin示作用。根据顶板离层仪观测到的数据整理分析，得出不同的地质条件、岩性变化等情况，总结出了锚网巷道锚网范围内离层量应控制在45-50mm，否则应及时采取其它有 效的支护措施，防止顶板事故的发生，确保安 全生产。
