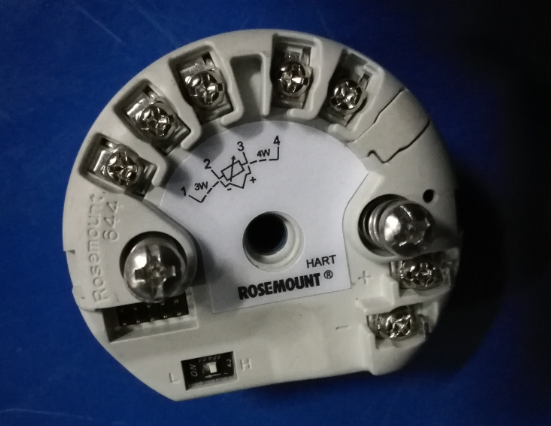

前段时间发了张罗斯蒙特温度变送器的照片，引起了大家的热议。

大家问到了好几个问题。

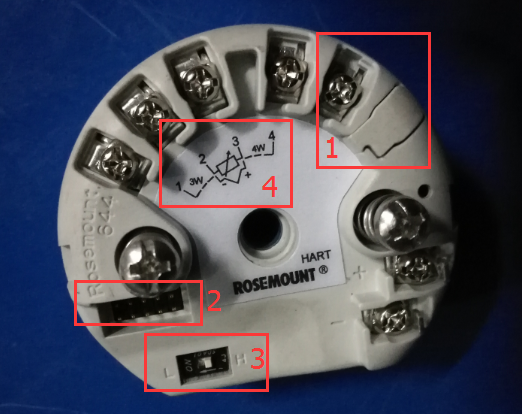

如上图

问题1，上图框1中，这两个位置是干什么的？

问题2，上图框2中，这个插针是干什么的？

问题3，上图框3中，L和H位置代表什么？

问题4，上图框4中，现场接线如何接？

带着这四个问题，我们来学习一下罗斯蒙特644温度变送器。

通过上图，你看出了什么呢？

没错，元件加工方便。对于后期装配成什么样的，根据我们现场使用的具体情况。

所以对于问题1，大家不需要过多的纠结，了解就好。

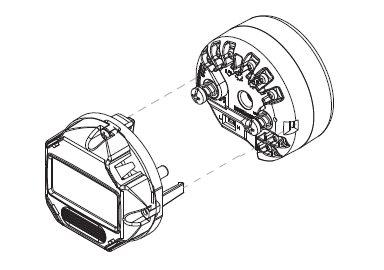

问题2中的插针是连接显示屏用的，在现场中，有的测点中配置了显示屏，有的测点中没有配置显示屏，大家在现场中了可以打开仪表盖看看。

问题3中的H和L是表示故障模式位置，即将物理硬件报警开关设置到所需的位置。H表示高， L表示低。

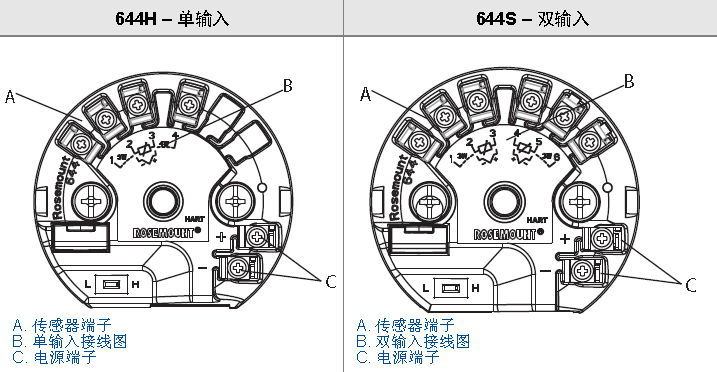

问题4现场接线，这个问题是大家在现场中经常遇见的问题。

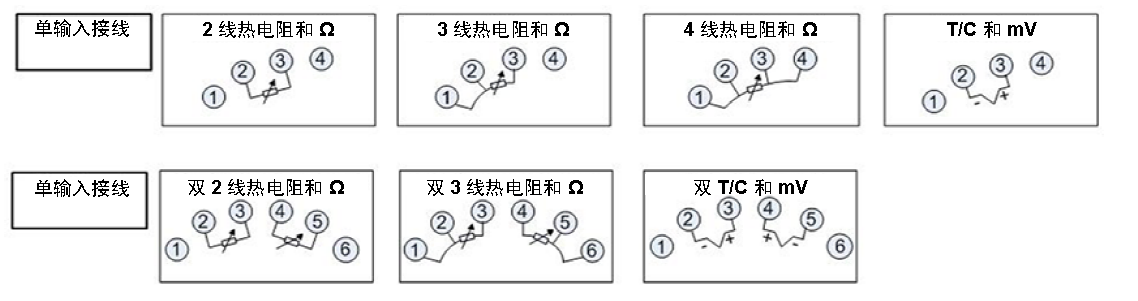

记好这个图，644接线在也不担心了。

接线需要注意的问题：

热电阻接线时：

变送器可接受多种热电阻组态，包括2线、3线或4线组态。若变送器安装在远离3线或4线热电阻的位置，如果每条引线的电阻为60欧姆，那么变送器能够按规范工作，无需重新校准。在此情况中，热电阻和变送器之间的引线应有屏蔽层。若仅使用两条引线，并且两条热电阻引线与传感器元件串联，则当引线长度超过三英尺（20AWG线，注：AWG美国线规，AWG前面的数值（如20AWG、24AWG）表示导线形成直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。）时，可能出现明显误差。

对于2线和3线热电阻，当环境温度发生变化时，会产生额外的引线电阻误差。

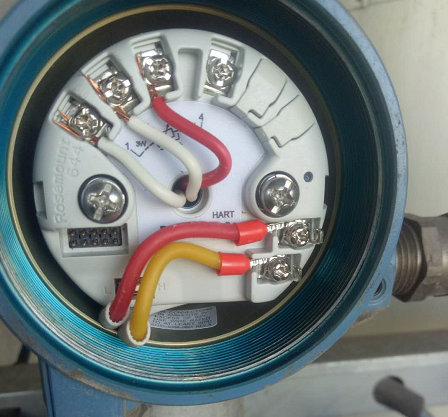

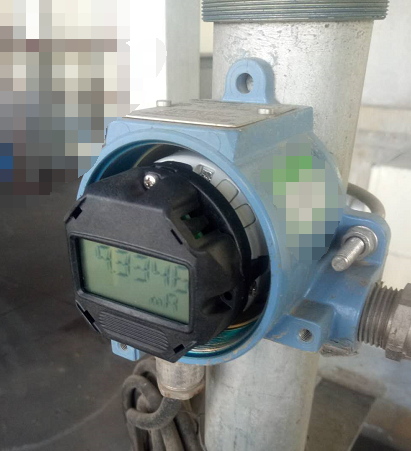

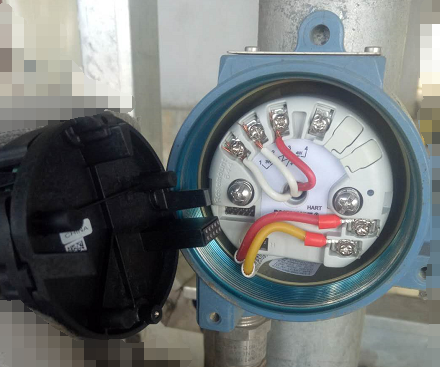

罗斯蒙特644温度变送器现场图：
