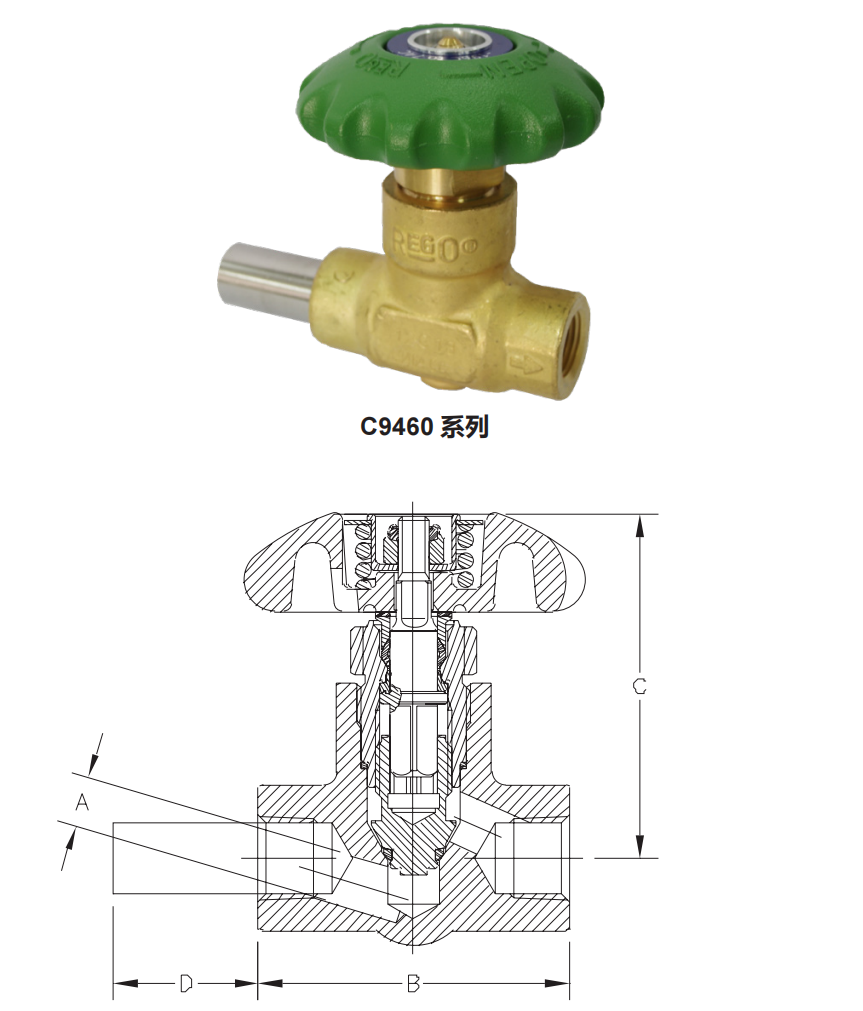

REGO低温截止阀  C9450 系列 和 C9460 系列-短杆

应用

C9450系列和C9460系列阀门是设计用作可移动低温瓶以 及XXX内嵌式设备的截止阀。

特点

•弹簧式阀杆密封能对任何垫圈磨损进行自动调节，从而无需 经常重新拧紧填充螺母。

•非升杆式及小规格设计使阀门适用于狭窄区域，便于操作。

•独特的压力密封防潮性能使阀门在低温状态下不易冻结。

•锥型密封设计防止阀座因过度扭转而磨损。

•工作压力是600PSIG(42BARG）。

•工作温度范围是-320℉至+185℉(-196℃至+85℃）。

•根据CGA G-4.1进行氧清洗。 •出厂检测。

材料

阀体.............................................. 黄铜

阀盖.............................................. 黄铜

阀座密封.................................. 聚三氟氯乙烯

阀杆密封圈.................................. 聚四氟乙烯

手轮................................................ 铝

弹簧............................................ 不锈钢

阀杆上部.......................................... 黄铜

阀杆下部.......................................... 黄铜

订购信息

材料

阀体.............................................. 黄铜

阀盖.............................................. 黄铜

阀座密封.................................. 聚三氟氯乙烯

阀杆密封圈.................................. 聚四氟乙烯

手轮................................................ 铝

弹簧............................................ 不锈钢

阀杆上部.......................................... 黄铜

阀杆下部.......................................... 黄铜

应用

这些更换配件可以将C9450及C9460系列的短型截止阀转换为加 长型阀杆系列。更换此配件时无须将阀门从系统中移出。有两 种杆长长度可选择。所有配件都已依据CGAG-4.1氧环境标准进 行过清洗和包装。 加长型阀杆更换配件

材料 阀盖.............................................. 黄铜

阀座填料.................................. 聚三氟氯乙烯

手轮................................................ 铝

填料........................................ 聚四氟乙烯

阀杆............................................ 不锈钢

阀杆密封垫圈................................ 聚四氟乙烯

订购信息 部件号 阀杆长度 A 种类

CES9550R 4.3" 加长阀杆-中杆 BK9450R 6.5" 加长阀杆-长杆 部件号 入口尺寸 出口尺寸 孔 A 长度 B 高度

 (大约) C 管长 D Cv 系数 C9452 ¼" FNPT ¼"FNPT 0.250" 2½" 2¾" 无 0.99 C9453 ⅜"FNPT ⅜"FNPT  0.406" 1.76 C9454 ½" FNPT ½"FNPT 1.79 C9464CA 0.675" 管外径 ⅜"FNPT 0.406" 2½" 2¾" 1⅛” 1.76 C9464DA 2⅛” C9464ADA 3⅜
