REGO角型阀 AR4100 系列

应用

90° 结构AR系列阀，提供的压力设定,防止低温容 器和管道系统的过压。

特点

•高流通能力。

•90°结构避免体排放直接流经弹簧。

•在回座或静态时，泡级密封阀座100％关闭。

•各种入口和压力设定确保符合多种应用要求。

•温度范围:-320℉至+165℉(-196℃至 +74℃)。

•根据CGA G-4.1进行氧清洗。

•100％通过工厂测试。

材料

阀体..............................................

青铜 上部阀体........................................

不锈钢 阀座&阀杆.........................................

黄铜 阀芯导向..........................................

黄铜 弹簧护架..........................................

黄铜 调节螺钉..........................................

黄铜 阀帽..............................................

黄铜 球体............................................

不锈钢 垫圈........................................

聚四氟乙烯 垫圈................................................

铜 弹簧............................................

订购信息

例子:

300 设定压力 （psig)

N AR 角型 阀 AR4106N300C

4106 尺寸 非ASME 04=½" 06=¾" 08=1" "F"

泄放性能（空）=mxp m=系数 p=110%设定压力+14.7（压力PSIA） 例如：AR4104N080C m=1.4，设定压力=80PSIG 泄放性能（空）=1.4×[80PSIG×1.10+14.7]  =143.8 SCFM(空) AR4104N:75-500PSIG,m=1.4 AR4106N:75-400PSIG,m=1.56 AR4108N:75-425PSIG,m=3.463 C  中国组装

设定压力偏差:设定压力 ± 3%或者 ± 2 psi，取二者较大值。

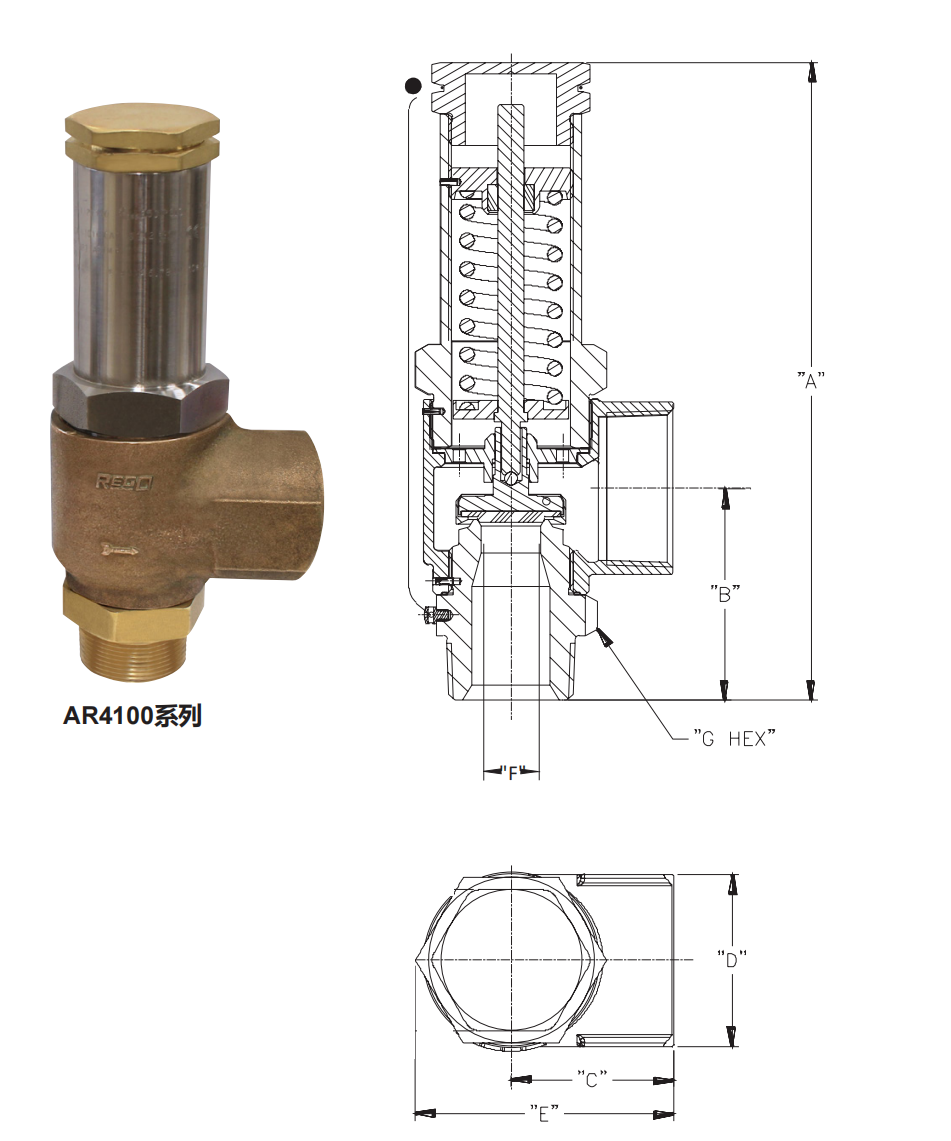

订购信息 部件号 入口MNPT* 英寸 出口FNPT 英寸 A 英寸 (毫米) B 英寸 (毫米) C 英寸 (毫米) D 英寸 (毫米) E 英寸 (毫米) F（喉径） 英寸 (毫米) 重量 磅 (千克)

AR4104N ½" 1" 6.03" (153.16) 1.97" (50.04) 1.63" (41.40) 1.63" (41.40) 2.49" (63.25) 0.415" (10.54) 2.75 (1.25)

AR4106N ¾" AR4108N 1" 1¼" 6.88" (174.75) 2.37”  (60.20) 2.00" (50.80) 1.90" (48.26 3.01" (76.45) 0.593" (15.06) 3.75 (1.70) * 1.5" AR4112 选型请咨询工厂。 ASME认证阀选型请咨询工厂。
