为保证设备正常运行和人身，在安装运行前应认真阅读说明书。
设备应由专人进行安装和操作运行，制造厂不承担由非专业人员操作而发生的事故责任，如有疑问，
即与公司（或驻当地办事）。
维护和保养 、 检修时应切断电源 。
1  用途及型号表式方法
1.1 用途
用于给水厂、污水厂投加药剂的溶解搅拌。
1.2 型号表示方法
JBJ 1 – 1200
桨板直径 mm
设计系列 1、2、3 . . .
桨式搅拌机
2 特点、构造及工作过程
2.1 特点
a) 传动环节少，机械效率高，结构紧凑；
b) 占地面积小，理量大，能耗低落；
c) 安装、运行、维护费用低；

2.2 构造及工作过程

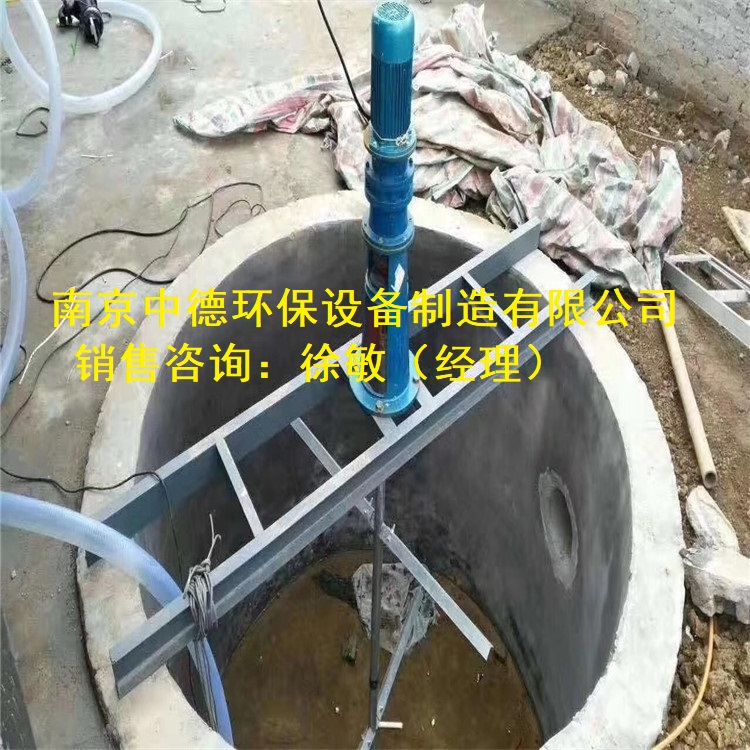

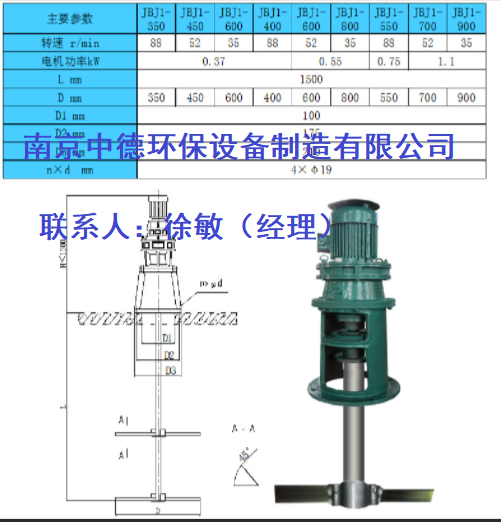

JBJ 型桨式搅拌机(如图所示)主要由减速机、机架、联轴器、搅拌轴、桨板等组成。
桨板旋转后，池中投加的药剂充分地溶解，药剂分子与污水中有害物质迅速反应，达到，除污
的效果。
3  安装与调试
3.1 安装前准备
a）  首先组织安装人员熟悉设备安装图的结构、作用和特点，并了解设备的有关技术要求；
b）  设备开箱应有专人负责，开箱后应按照装箱单检查设备零部件是否完整、有无损坏，必要时应进行
检修、清洗和涂油；
c）  按工艺布置检查搅拌机桨板旋向是否与实际要求相符。
3
减速机
机架
联轴器
搅拌轴
桨板
3.2 搅拌机的安装与调试
a）  安装前将搅拌轴安装轴承位置涂黄油（如有轴承）；
b）  将机架安装在混凝土或工作桥上；
c）  安装减速机；
d）  用联轴器将搅拌轴与减速机轴相联接；
e）  用紧定螺钉将联轴器与两轴并紧；
f）  安装桨板（如是多层桨板，其间距可根据工艺定）；
g）  整机运行调试，注意旋转方向。
3.3 电线接法：
a) 四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。
b)五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是 31#线（电机漏水信号线）
c)七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是 31#线（电机漏水信号线），另外
两芯线是 11#，12#线（电机过热保护信号线）
由于技术不断进步，本公司保留
