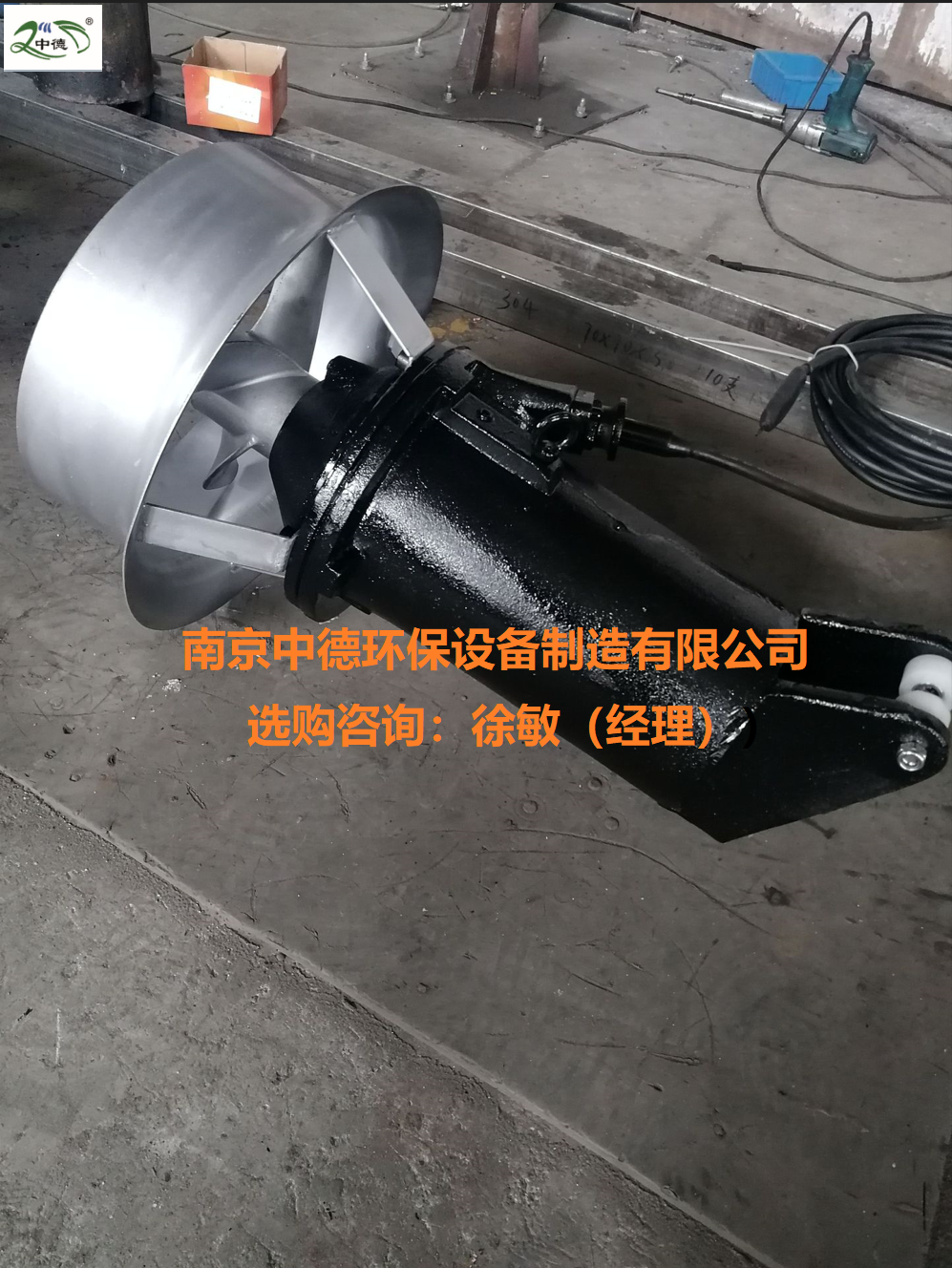

潜水搅拌机详细说明

1.用途

QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。

混合系列搅拌机适用于污水理厂和工业流程中搅拌含有悬浮物的液体；

低速推流系列搅拌机适用于工业和城市污水理厂曝池，其产生低切向流的水流，可用于循环及硝化、脱氮和除磷阶段创建水流等。

2.适用范围

搅拌机在下列条件下应能正常连续运行：

zui高介质温度不超过40°C；

介质的PH值在6~9间；

液体密度不超过1150kg/m³；

长期潜水运行，潜水深度一般不超过20m。

3.性能特点

结构紧凑、操作维修简单、安装检修方便、使用寿命长；

叶轮具有*的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；

与曝系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；

电机绕组绝缘等级F级，防护等级为IP68，选用轴承和电机防凝露装置，使电机的工作更；

两道机械密封；

4.型号表示方法

QJB  4 /  6 -  400 / 3 – 980s

S：不锈钢叶轮

叶轮转速 r/min

叶片数量

叶轮直径mm

电机极数

电机功率 kW

潜水搅拌机

5.供货范围

装配完整的潜水搅拌机包括以下部分：①潜水电机、叶轮②全套提升装置、导杆、支架、钢丝绳等③10米水下电缆④所有连接附件

主机供货清单如下：

6.结构型式与说明

每台潜水搅拌机能在全浸没或潜水电机露出液面的条件下连续运行、间歇运行和长期停止状态后恢复运行，搅拌机在整个运行过程中保持无振动平稳运行，*运行时间大于10000小时。整体使用寿命不少于10年。

7.技术与性能说明

7.1本公司提供的潜水搅拌机为成套装置，不锈钢导杆、不锈钢提升链、带手摇绞车的提升装置各一套，潜水电缆10m左右等

提供潜水搅拌机的推流图，确保混合均匀，不产生沉淀。

提供安装用的所有紧固件(包括不锈钢螺母、垫圈等)

7.2设计与现场条件

潜水搅拌机能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行。

潜水搅拌机能适应市政污水的腐蚀环境。

7.3性能与构造

a. 说明

    潜水搅拌机适于重型应用，能在全浸没的条件下每24小时连续运行、间歇运行和长期停止状态后恢复运行。

b. 性能

确保混合均匀，不产生沉淀。池底流速大于0.3m/s。

c. 导轨系统

(具体根据合同而定)导轨系统由不锈钢方钢导杆和起吊装置、不锈钢底部支座等组成，电机装在托架上。可自由调整搅拌机的提升和下降，并无须排空水池情况下拆卸和安装潜水搅拌器。潜水搅拌机全部的重量受力在它的支架上，此支架承受潜水搅拌机形成的推力。

d. 外壳

潜水搅拌机电机外壳材质为304不锈钢，足以承受荷载，其表面平整，转动头部呈流线锥型。结构紧凑。

e. 螺旋浆

螺旋桨为三叶片自清洗式，整体冲压而成。且经G6.3级动平衡检验合格。螺旋桨与轴之间用键连接传动，转动时不松动。螺旋桨轴和所搅拌的介质*隔离。

f. 轴

潜水搅拌机的轴由耐磨不锈钢制造，螺旋桨和电机轴能承受所有轴向和径向荷载。螺旋桨轴受机械密封*保护，与搅拌介质隔离。

g. 轴封

在潜水搅拌机电机和螺旋桨之间配备有一个机械密封。机械密封的密封面材质为碳化硅。机械密封的设计使用 寿命大于25000小时。机械密封的设计可承受正、反二向转动，不会带来不良后果。

h. 轴承

潜水搅拌机轴置于两个滚珠轴承之上，能承受径向和轴向的力。轴承的设计寿命为50000小时。

i. 潜水电机设计特性

潜水型三相鼠笼型异步电机，防护等级为IP68，F级绝缘等级B级温升，电机轴和转子经动、静平衡测试合格，每分钟的zui大转速不超过1000转，400V±10%，3相，50Hz。允许电压浮动范围为±10%。泵和电缆能在zui大20米淹深下连续工作而不漏水，zui高允许液体温度40度。

潜水电机设计为可连续运行，每小时允许启动次数为20次。

j. 电缆和电缆密封

电机配有用于控制和动力的水下型电缆，为同一根电缆，单独进口，电缆接入接线室使用可重复使用的双道压缩橡胶套密封，电缆出口为轴向，沿电机壳外表面贴紧布置，可靠，不受水流冲击，不会在起吊时钩住。不接受XXX形式的二次密封。

k. 泄漏传感器

在电机室和油室之间设置一只泄漏传感器，用于防止水漏入电机造成损坏。讯号在电控柜内能监测并在电机出现严重损坏前发出报警讯号。

m. 安装提升系统

安装系统包括每机一套的方钢导轨、钢丝绳、可移动臂式起吊架、手摇式卷升装置等

8.设备材质说明

1）主机及安装系统：

叶轮、轮毂：不锈钢304

电机外壳：不锈钢304

轴承：NSK

机械密封：进口密封,

导轨： 碳钢

支座：   碳钢

起吊系统：碳钢

手摇葫芦：镀锌

钢丝绳 不锈钢304
