前言

为了更好地使用中德生产的 QJB-W型污泥回流泵，在安装使用前，请认真阅读以下说明。

• 用途

 QJB-W型污泥回流泵用于：

※ 地面排水时抽净化水；

※ 灌溉和控制水道系统；

※ 废水理过程中再循环或泥浆抽吸回路中。

QJB型污泥回流泵的使用条件：

※ 连续运行时，介质温度不高于40℃；

※ 介质PH值为6-9。

• 潜没深度10m。

• 型号表示示例

• Q J B –W   5

电机额定功率kW

污泥回流泵代号

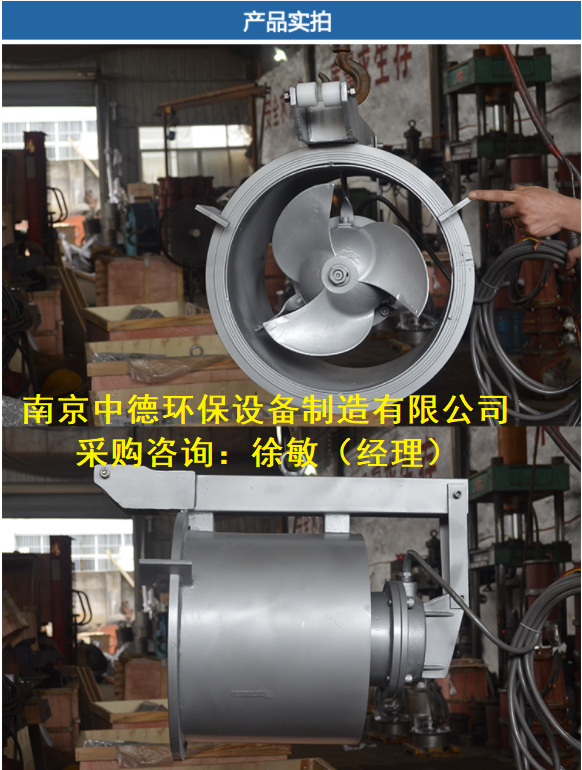

• 结构

专门设计的装置部件和设备备件使污泥回流泵达到*性能。

1．电缆

电缆采用特制水密电缆。

2．接线盒

接线盒是全封闭的，与周围液体和定子箱是隔离的。

3．电动机

50HZ鼠笼式3相潜水异步电动机，F级绝缘，防护等级IP68。电机由周围介质冷却。

4．轴

电动机的轴采用不锈钢材料制作，转子作动平衡试验。

5．密封

静密封为O型密封圈。轴密封为机械密封，将油室与周围介质隔离。

6．轴承

设计使用寿命可达100，000小时以上。

7．油室

油用于润滑和冷却机械密封摩擦副，并隔离渗透液。

8．叶轮

叶轮有三枚叶片，叶片宽而薄，表面光滑呈后掠式。因此达到、无阻运转，且具有

自清功能。

9．锥管

的目的是为了形成的流动状态。

10．排出接头

排出接头用于将进口锥管固定在出水管上。

11．引导装置

引导装置由两根管子（导管）和上方导管夹具所组成。

• 安装

    正确安装使用是该泵长久、正常运转的基本保证，特别提醒用户不可大意。

    污泥回流泵采用自动耦合安装系统，不用任何机械拆卸便可迅速提升泵进行检查，方

便快捷。

安装步骤：

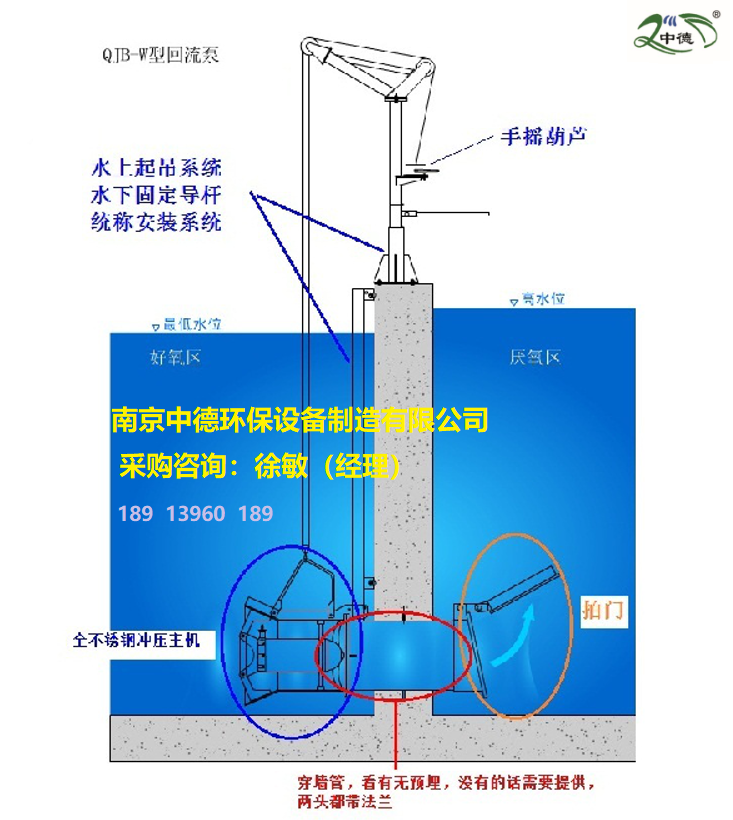

1、按安装示意图要求安装好出水管；

2、装上两根导管和支承块，支承块用I型胀锚螺钉（M10*95）与墙壁固定；

3、安装支架，用I型胀锚螺钉（M20*150）固定好支架。保证吊钩起吊中心和污泥回流泵的起吊中心在同一垂直线上。

将污泥回流泵水平吊起，并沿导管垂直下滑。泵沿导管滑下并自动与出水管自动耦合。保证进口锥管的法兰在导向与出水管于正确位置。升降1至2次，检查是否灵活自如。污泥回流泵正确位后，使手摇葫芦钢丝绳于松弛状态。

确保电缆在污泥回流泵运行时，不被卷入叶轮中！

维修、更换或升降前，必须切断电源。

4、电线接法：

 四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）

5、试运转

开机前，由合格专业人员检查整个系统，确保符合相关规范要求。将电机电缆与电源进行正确接线。

调试时，必须检查叶轮的旋转方向是否正确。方法是：接通电源，从叶轮向电机方向看，叶轮应为逆时针方向运转。如旋转方向不正确，更换电源电缆的两相。如多台污泥回流泵连接在同一个控制柜上时，应对每台污泥回流泵进行单独检查旋向。

6、运转

在试运转正常后，可进行带载运转，并检查运行是否正常。

• 维修

万一运转时发生不能确定原因的故障，请不要采取临时凑合的办法，也不要私自乱拆乱修，应与我公司维修服务部。
