GSHZ回转式格栅除污机使用说明书

前言

为保证设备正常运行和人身，在安装运行前应认真阅读本说明书。

本设备应由技术熟练的人员进行安装和操作运行，制造厂不承担由非专业人员参与而发生事故和责任。如疑问，请即与本公司驻当地办事。

一、用途、特点及工作过程

1．用途

GSHZ系列除污机广泛用于给排水工程，拦截水中漂浮物或进行杂物的分离，保证水泵和后续工序运行。

2．特点

结构紧凑、安装调试方便、自动化程度高、连续除污无堵塞、排渣干净、分离效果好。

3．工作过程

该设备由ABS工程塑料、尼龙或不锈钢制成的特殊形状耙齿，按一定的排列次序装配在轴上形成封闲耙齿链，其下部安装在进水渠中，当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自下而上运动，并携带固体杂物从液体中分离出来，液体则通过耙齿的间隙流过，整个工作状态连续进行。

由于耙齿的特殊形状，使耙齿链携带杂物到上端反向运动时，前、后排耙齿之间产生相对自清运动，使杂物依靠重力脱落。

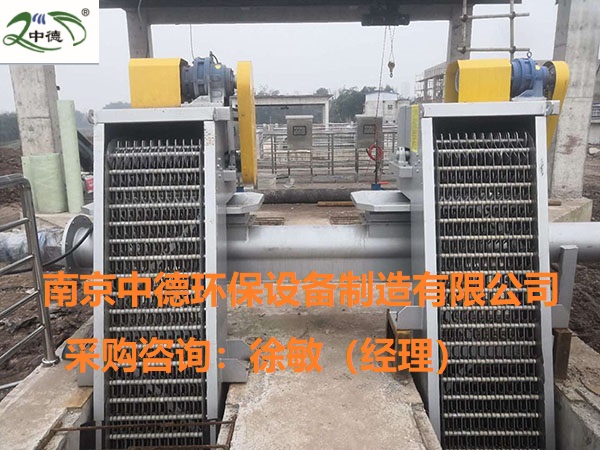

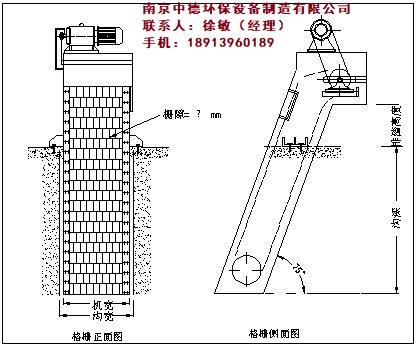

二、主要技术参数、尺寸：见图1

设备宽度     W₀  300～1500

外形总宽度   W₁ W₁=W₀+350

有效栅宽     W₂ W₂=W₀-160

栅   隙 b 1、3、5、6、10、20、30、40、50

渠   深      H₁  800～10000

渠   宽W₃  W₃≥W₀+70

排渣高度         H ₂ 400～1200

设备长度     L₁  L₁=(H₁+H₂)ctgα+1200

导流槽长度   L₂ L₂=H₁ ctgα+600

安装角度α 60º、65º、70º、75º、80º

耙齿链线速度约2m/min

电机功率KW 0.37～3.0

注：以上数据可根据用户要求确定，详见设备安装图。

三、设备安装调试要求及维护保养

1.起吊安装前应检查基础尺寸是否与机座尺寸相符；

2.设备放入基础位正确后，用钢膨胀螺栓将设备固定；

3.在接通电源前，先用摇把进入电动机尾部方榫内，按罩上箭头所示的旋转方向用手摇电动机，应无其它影响运转的因素存在；

4.卸去罩放松涨紧链轮，卸下减速机端链条，通电试转减速机的转向是否正确；

5.调整涨紧轮及耙齿链的松紧度；

6.检查减速机的润滑油是否到油面线，不足时用30号机械油加至油面线，并定期检查油量；

7.接通电源空载运转正常后，再投入负载运转；

8.在运转过程中，如有纤维状杂物阻塞耙齿链时，应及时清理，以免影响设备的正常运转；

9.在运转中出现电机正常运转而耙齿链不运转时，则说明过载导致销切断，须更换过载销；

10.滚动轴承用黄油润滑，应定期加注。

四、电控箱安装使用与保养

安装使用：

额定电压为380V,接地电阻小于4Ω,接地应可靠。

1.打开电控箱内门合上断路器；

2.根据需要按箱门上的按钮进行控制；

3.不使用时分开断路器，并锁好箱门；

4.电控箱为户外型，防护等级为IP55.

特殊要求的控制另附图说明。

保养：

1.定时对电控箱进行检查，是否有触点松开，应去除灰尘；

2.如果不小心进水，应停止使用，及时干燥；

3.应由专职人员进行保养和维修。
