超声波换能器也叫超声波振子（超声波振头）是在两块金属之间夹上压电元件（通常为锆钛酸铅（PZT））组成的一体结构，由于是法国 P.Langevin(兰杰文)发明的而叫作兰杰文型换能器，由于多为用螺栓将环状压电元件夹紧的一体结构，故也叫做螺栓紧固型换能器。广泛应用于超声波清洗，超声波焊接，超声波乳化等工商业；超声波换能器是一种能量转换器件，它的功能是将输入的电功率转换成机械功率（即超声波）再传递出去。这种电能到机械能的转换，可以通过压电陶瓷材料来实现；超声波振子，是由压电陶瓷的压电效应实现电能与机械能（声波振动）的相互转换，并通过声阻抗匹配的前后盖进行放大的器件。

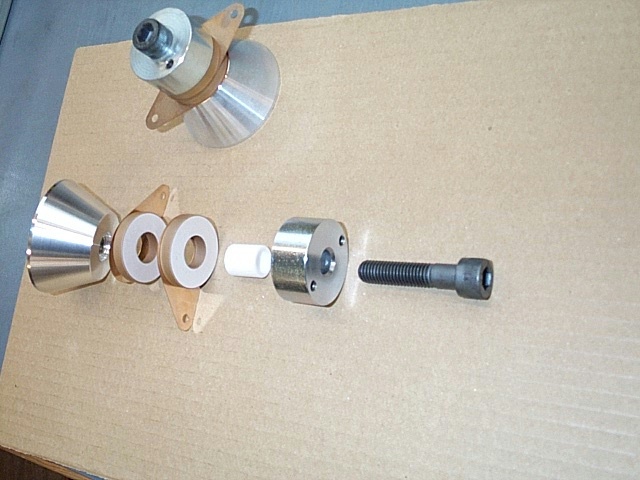

超声波换能器（超声波振子）装配图

超声波清洗是通过超声波振子产生的超声波振动，在液体中发生空化效应所产生的瞬间高压空泡冲击被清洗物品而达到洗净的目的

超声波清洗换能器属于连续工作的中功率换能器，一般以连续工作的平均值来计算衡量其功率大小。选用高品质压电陶瓷片组件（日盛）与声匹配的前后盖设计出来的超声波换能器具有谐振阻抗低，机械Q值高，电声转换率高，热稳定性好发热量低，频率及静态电容一致性高，振幅大，振速高等优点。

采用不同压电陶瓷材料超声波换能器的说明：

黑色压电陶瓷晶片为PZT4系列压电陶瓷材料，具有高介电常数，高机电耦合系数等优点一般适用于中功率的超声波清洗应用。水花表现为水柱高，空泡手感丰富，但对清洗负载变化灵度高，对清洗温度的变化灵度高

黄色压电陶瓷晶片为PZT8系列压电陶瓷材料，大功率压电陶瓷材料，具有发热量低，强场损耗小，热稳定定好等优点，一般适用于大功率超声波清洗，超声波焊接，超声波切割等水花表现为致密，穿透性好，清洗负载变化稳定，冲击力度大，发热量低等优点。
