产品概述

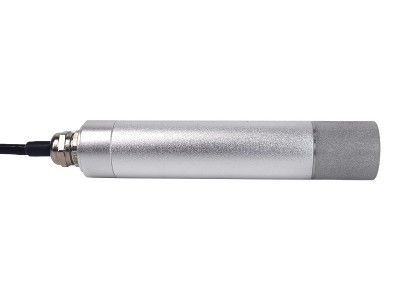

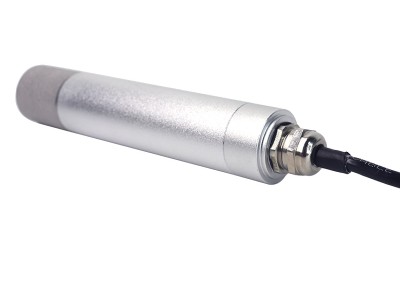

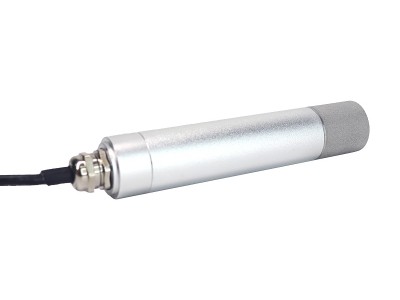

RY-VS09二氧化碳传感器采用了NDIR红外技术，寿命长，量程广，防静电能力强，它通过二氧化碳含量的数字变化转换为模拟量电流、电压、或MODBUSRTU协议输出。用于测量环境CO2浓度的专业测量仪器。
广泛应用于象环境、新系统、温室种植、养殖、仓储、科研等领域。
技术参数
测量范围0～5000ppm
精度±70ppm ±读数的3%
工作电压DC12V-24V
工作温度0℃～50℃
工作湿度0～85%RH不凝结
负载能力电流型输出阻抗≤500Ω
输出信号RY-VS09/SRY-VS09/485
4-20mAModbusRTU通讯规约
标准长度3米
防护等级IP65
产品重量约200g
外壳尺寸140mm x 30mm
分辨率1ppm
接线定义
输出电缆线，485输出传感器出厂标配一条3米四芯电缆，用户可根据需要定制适当长度的电缆，电缆规格为0.2mm²四芯屏蔽电缆，接线颜色定义为：
485输出颜色定义
红色电源正极
黑色电源负极
绿色A
蓝色B
电流输出颜色定义
红色电源正极
黑色电源负极
黄色电流信号输出
电流输出传感器出厂标配一条1.5米三芯电缆，用户可根据需要定制适当长度的电缆，电缆规格为0.2mm²三芯屏蔽电缆，接线颜色定义为：
安装与使用
安装位置的选择。此产品安装于室内室外均可，并远离大功率的电器设备，以防干扰。
固定方式
U型卡子， 将此产品固定在安装架上或室内墙上后测试数据采集是否正常，若不正常请检查电缆插头是否连接完好。

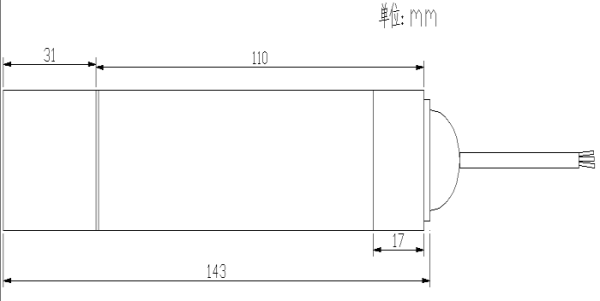

传感器尺寸图

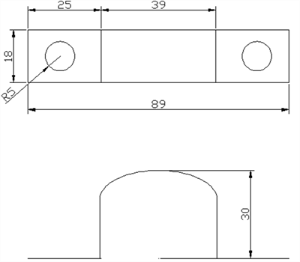

U型卡子尺寸图
通讯协议
1、通讯规格
2、数据包统一格式
（XX：从设备站号0X01-0XFF;CRClo CRChi：CRC校验码低字节在前，高字节在后）
3、写站号命令
主机发送命令格式：
设备地址功能码起始寄存器地址寄存器个数数据长度数据CRC校验
xx10000100010200xxCRCloCRChi（XX=0X01-0XFF）
从机响应命令格式：
设备地址功能码起始寄存器地址寄存器个数CRC校验
xx1000010001CRCloCRChi
示例：
命令 00 10 00 01 00 01 02 00 33 EA 04
回复 00 10 00 01 00 01 51 D8
4、读站号命令(固定命令)
主机发送命令格式：
设备地址功能码起始寄存器地址寄存器个数CRC校验
000300010001CRCloCRChi
从机响应命令格式：
设备地址功能码数据长度数据CRC校验
00030200xxCRCloCRChi（XX=01-ff）
示例：
命令00 03 00 01 00 01 D4 1B
回复00 03 02 00 FF C5 C4
5、读数据命令
主机发送命令格式：
设备地址功能码起始寄存器地址寄存器个数CRC校验
xx0300000001CRCloCRChi
从机响应命令格式：
设备地址功能码数据长度数据CRC校验
xx030200yyCRCloCRChi
示例：
命令FF 03 00 00 00 01 91 D4
回复FF 03 02 02 08 91 36
注：二氧化碳数值=02 08（16进制） = 520（10进制）ppm
质保及售后：
保修承诺：产品自交付期起质保期为12个月（因未按照相应的技术要求操作或XXX的人为行为导致产品发生问题除外）。
售后承诺：用户可以通过电话咨询有关技术问题，并得到明确的解决方案。若属于产品本身质量问题可返厂维修或更换。
