信激光充柜机器人焊缝激光焊接机 背景介绍
充柜箱用的不锈钢板材均为薄板,为了控制焊接变形和密箱体的焊接质量,传统做法是将不锈钢板先用激光切割机切割成平板结构然后把构成箱的各人平面板组合后通过激光焊接机焊接成型(选用激光焊接机是因为激光焊接机相对于其它焊接方法输入热量少,对道板焊接变形影响相对小,由于激光焊接这种工艺加工方法是无填料焊接,是靠激光的高能量熔融两构件后焊接在一起,这种设计加工方法要求的构件加工精度高,焊接工艺控制难度较大,焊道多,焊道的交接容易产生虚焊,焊接结构强度小,造成派工补焊等,所以传统方法生产充柜必需的激光切割和激光焊接设备的投资均非常大。配电设备行业充柜的箱主要是为了给内装的元件提供密保护的环境,目前为箱内元件提供动力的机构箱及监测控制元件的低压箱均是分离结构,所以目前箱结构的低压室和机构室柜是通过组装构成 ,产品整体性不强,外形也不美观。
技术实现要素:
本实用新型提出一种充柜箱结构,该箱结构可以通过机器人焊接,无需进行激光切割,焊接的时候工艺控制难度小,焊接强度高,无需进行补焊
本实用新型的技术方案是一种充柜箱结构,包括底板两侧连接的侧板,尾部通过连接板进行连接,板之间还连接有C型大弯板3,所述C型大弯板3和连接板之间连接有隔板 该隔板将C型大弯板3和连接板之间的空间间隔形成为低压室和机构室,所述低压室顶部和机构室底部还分别连接有L型板 所述C型大弯板3前部还连接有室封板 该室封板使得C型大弯板3内部形成室,所述室封板向侧板方向延伸,并和侧板相连接,所述室封板与侧板围成未封口的电缆翻线空间。进一步的,上均设置有弯折台阶,所述室于弯折台阶左侧,所述机构式于弯折台阶右侧。进一步的,内壁均连接有加强筋.
本实用新型的有益效果如下:1、该箱结构可以通过机器人焊接,无需进行激光切割,焊接的时候工艺控制难度小,焊接强度高,无需进行补焊。
2、当箱结构内通电工作后发热,箱膨胀时,所以通过弯折台阶形成的预留热胀空间能够防止箱之间产生干涉。附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案,下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域普通技术人员来进,在不付出创造性劳动性的前提下,还可以根据这些附图获得XXX的附图。

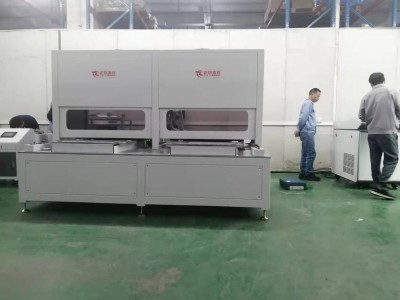

正信激光充柜机器人焊缝追踪激光焊接机
