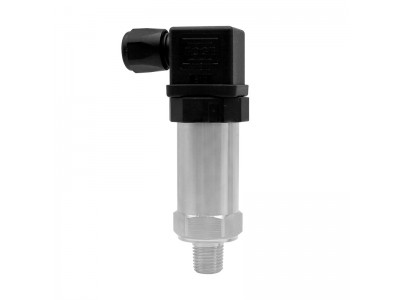

一、产品简介及用途：
PTL516扩散硅压力变送器采用精加工芯体、感元件采用硅扩散注入工艺，组成惠斯通全桥，桥内搭建抗干扰电阻，当压力作用在芯体时，电阻值与前一状态相比较产生和压力正比的MV信号，经过二次放大电路转换成标准电信号放大电路采用进口理芯片、高稳定，高精度硅阻全桥、专用集成电路自动校准、抗温漂能力强、芯体采用316不锈钢材质，耐腐蚀、耐高温。

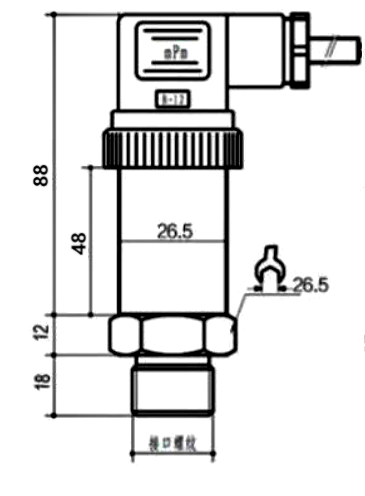

二、产品结构与外形尺寸：
三、产品规格选型
主要技术参数
| 量程 | -0.1~0~100MPa |
| 测压形式 | 表压、绝压、负压 |
| 补偿温度 | -10~60℃ |
| 工作温度 | -15~65℃ |
| 综合精度 | 0.25%FS |
| 输出选择 | 4~20mA |
| 供电电压 | 24VDC |
| 测量介质 | 与304、丁晴橡胶兼容的流体 |
| 安装螺纹 | M20*1.5、G1/4、G1/2等 |
