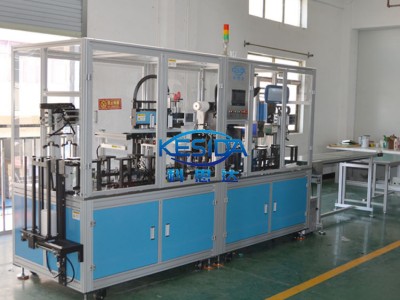

过滤器高精密组装生产线（非标定制机型）
支持非标定做，按产品工艺要求，提供自动化生产方案，规化智能化生产线.
一、设备简介：
1.1 设备介绍：
本机为过滤器高精密组装激光切割生产线设备. 便于运输.设计为直线式组合结构.便于透明塑胶孔板叠加式可切换式自动供料；机械手自动夹料；自动规正.直线传送产品设计为伺服顶升移载机构.工艺为:等离子吹风除尘.自动丝网高精准对位上胶(UV胶).滤纸卷料方式自动来料.自动拉料定长切断.吸盘自动吸料组装滤纸. LED冷光源自动UV固化.激光自动切割滤纸边料.机械手自动下料到拉带.人工检验.为下工序工艺准备.产品一致性好.操作简单方便.下机架为铝合金型材机架.上机架铝合金型材加透明压克力安全罩.使用安全,PLC控制.触摸屏显示操作.具有完善的报警提示及记忆功能.
1.2设备参数介绍：
代号 | 名称 | 功能及参数 |
1 | 产能 | 6-10片/分. |
2 | 胶水 | UV胶 |
3 | UV固化 | LED冷光源 |
4 | 静电除尘 | 配除静电功能装置 |
5 | 切割 | 激光切割 |
6 | 滤纸来料宽度MM | 81.5 |
7 | 滤纸来料外径MM | 300 |
8 | 滤纸来料内孔径MM | 76(3寸) |
9 | 压缩空气 | 干燥气源0.5～0.7Mpa；进气管φ12 |
10 | 设备电源 | AC220V/50Hz ，约8KW；（以实际为准） |
11 | 整线外型尺寸（MM) | 约长5500*宽1000*高2000； |
12 | 重量KG | 约2300（以实际为准） |
工艺流程：

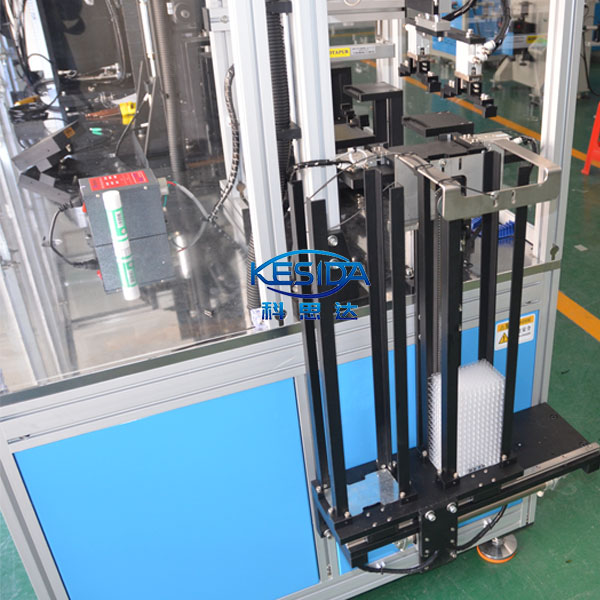

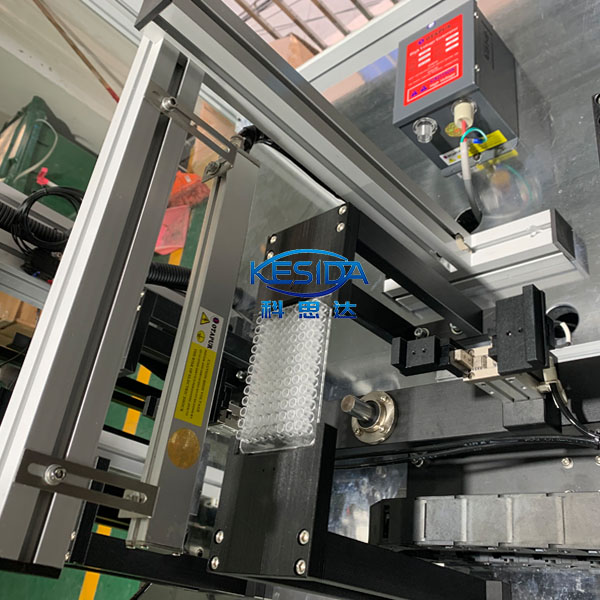

（1） 自动上料机械手
（2）等离子吹风除尘
（3）丝印

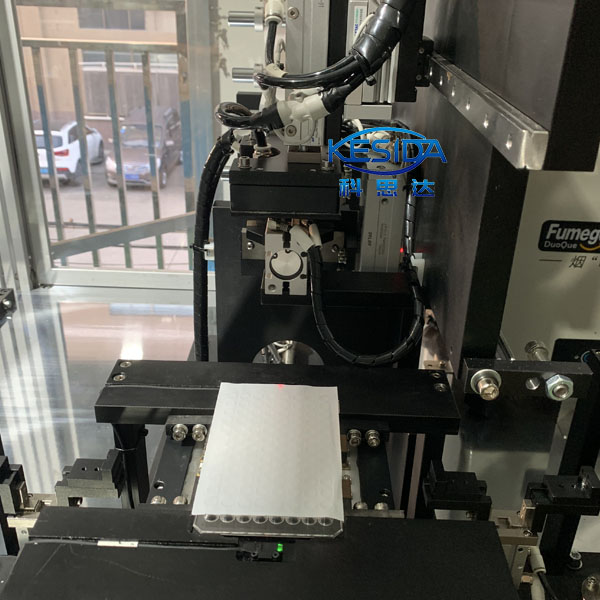

（4）滤纸来料组装

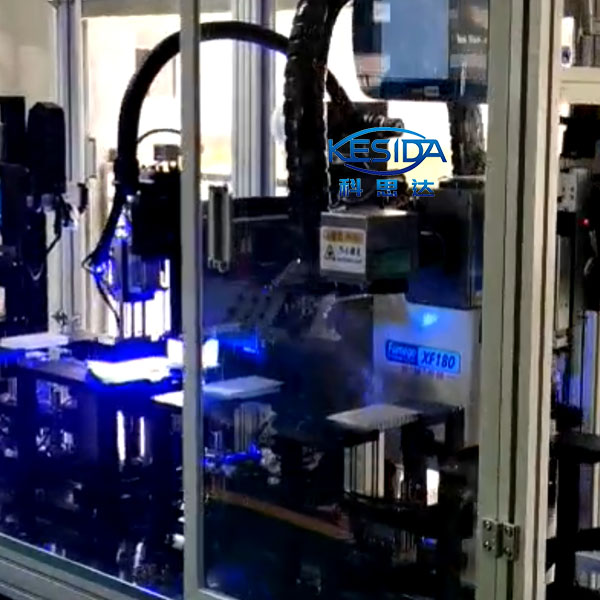

（5）UV固化

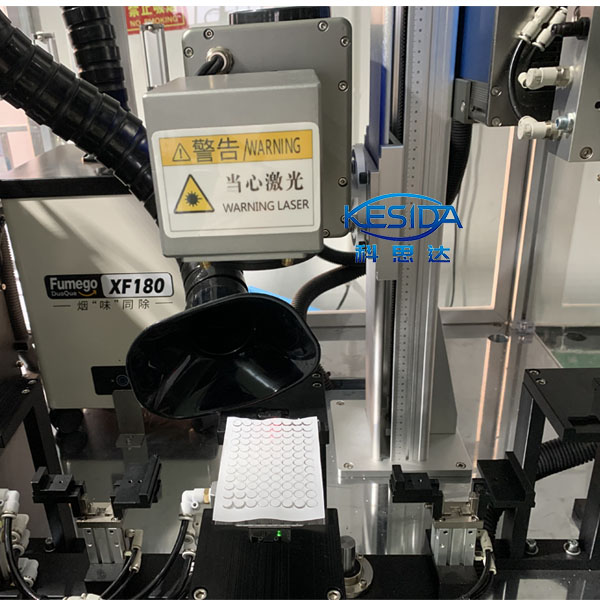

（6）激光切割

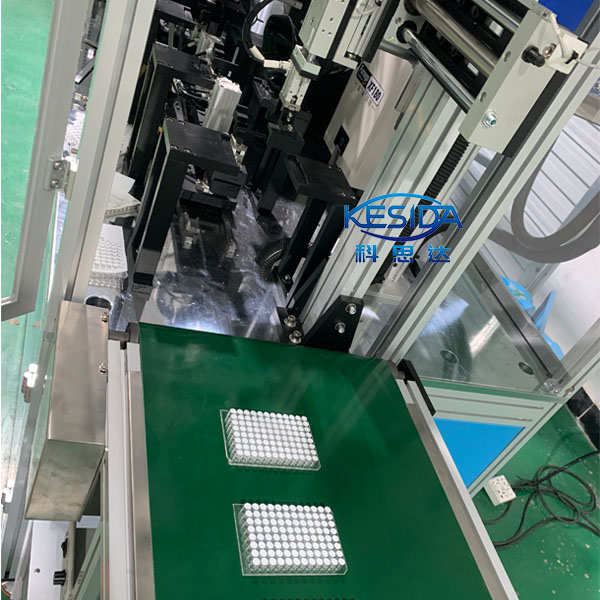

（7）自动下料
